Элемент конструкции «ПересечениеОбочиныСлева» используется для создания обочины с удлинением до точки выхода на рельеф на основе откоса обочины и уклона обочины. Этот элемент конструкции используется только для левой части.
Присоединение
Точка привязки расположена на внутреннем крае левой мощеной обочины, которая обычно находится на наружном крае дорожного покрытия слева от базовой линии.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Код верхней внутренней точки | Список кодов, которые можно назначить верхней внутренней точке. | Строка с разделителями-запятыми | P1 |
| Код нижней внутренней точки | Список кодов, которые можно назначить нижней внутренней точке. | Строка с разделителями-запятыми | P2 |
| Код внешней точки | Список кодов, которые можно назначить внешней точке. | Строка с разделителями-запятыми | P3 |
| Код звена верхней поверхности | Список кодов, которые можно назначить звену конструкции. | Строка с разделителями-запятыми | L2 |
| Код звена нижней поверхности | Список кодов, которые можно назначить нижнему звену. | Строка с разделителями-запятыми | L3 |
| Код звена толщины | Список кодов, которые можно назначить звену толщины. | Строка с разделителями-запятыми | L1 |
| Глубина | Толщина обочины ниже точки привязки. | Числовое, положительное |
1,5 фута 0,45 м |
| Уклон земляного полотна | Уклон земляного полотна, %. | Числовой | -4 (%) |
| Поперечный уклон обочины | Поперечный уклон обочины. | Числовое, положительное | 4 (: 1) |
| Код формы материала | Список кодов, которые можно назначить форме материала. | Строка с разделителями-запятыми | Дополнительный слой основания |
| Superelevation (Вираж) | Определяет использование поперечного уклона виража. | Список вариантов выбора | LeftOutsideShoulder |
Целевые параметры
Нет.
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим

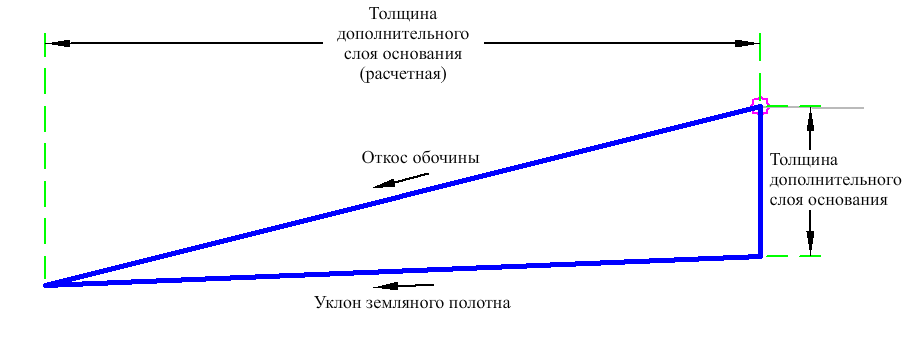

Вставка обочины выполняется по заданным значениям толщины, откоса и земляного полотна. Ширина рассчитывается в месте пересечения откоса обочины и уклон земляного полотна. Далее рассчитываются точки, звенья и формы.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции отображает звенья, формирующие обочину.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Точка отсчета, КодВерхВнутрТочки, Верх | Код верхней внутренней точки |
| P2 | КодНижВнутрТочки | Код нижней внутренней точки |
| P3 | Выхрельеф_ДопОсн, КодВнешнТочки, Верх | Выход на рельеф «Основание» и «Код внешней точки» |
| L1 | КодЗвенаТолщ | Код звена толщины |
| L2 | Верх, КодВерхнегоЗвена | Код звена верхней поверхности |
| L3 | База отсчета, КодНижнегоЗвена | Код звена нижней поверхности |
| S1 | КодМатериала | Код материала |

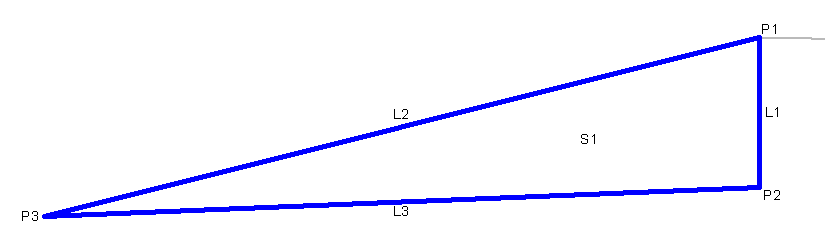

Диаграмма кодирования
