Элемент конструкции «ЦельГоризонтальногоУсловногоЭлемента2» автоматически применяет различные элементы конструкций, например уширение, бордюр с водосборным лотком, кюветы или разметку линии выхода на рельеф к конструкции, в зависимости от выявления целевого смещения в пикете коридора.
Элемент «ЦельГоризонтальногоУсловногоЭлемента2» отличается от элемента «ЦельГоризонтальногоУсловногоЭлемента»: предусмотрены дополнительные параметры для направления поиска целевых значений и минимальное расстояние поиска целевых смещений.
Элемент конструкции «ЦельГоризонтальногоУсловногоЭлемента2» является условным, то есть это элемент конструкции специального типа. Условные элементы конструкций автоматически добавляют к конструкции заданные элементы при наличии заданных условий.
Например, если конструкция содержит элемент «ЦельГоризонтальногоУсловногоЭлемента2», AutoCAD Civil 3D анализирует пикет и определяет наличие целевого смещения в пределах указанного расстояния и направления. Смещение задается от текущей базовой линии коридора или от точки привязки элемента конструкции. В зависимости от параметров элемента конструкции «ЦельГоризонтальногоУсловногоЭлемента2» к конструкции автоматически добавляются различные типы элементов конструкций.
К конструкции можно добавить один или несколько элементов конструкций «ЦельГоризонтальногоУсловногоЭлемента2» для создания простого или сложного условного поведения. Например, можно добавить к модели набор полилиний, изображающих местоположение тротуаров. Так как линии заканчиваются на пересечении проезжей части с тротуаром, условный элемент конструкции добавляет и удаляет тротуар в зависимости от наличия линии тротуара. Условный элемент конструкции исключает необходимость в применении к коридору различных конструкции, если использовать тротуар не требуется.
При создании конструкции с использованием элементов «ЦельГоризонтальногоУсловногоЭлемента2» схема конструкции, отображаемая на вкладке «Построение» в диалоговом окне «Свойства конструкции», указывает порядок обработки элементов конструкций.
При использовании элемента конструкции «ЦельГоризонтальногоУсловногоЭлемента2» важно учитывать следующее:
- AutoCAD Civil 3D анализирует местоположение пикета, связанного с элементом конструкции, относительно смещения цели для выявления смещения.
- Если конструкция, содержащая элементы «ЦельГоризонтальногоУсловногоЭлемента2», применяется к модели коридора, к заданной конструкции применяются только определенные фрагменты конструкции.
- В элементе конструкции «ЦельГоризонтальногоУсловногоЭлемента2» используются целевые значения параметров, поэтому для этих элементов необходимо задать целевые значения перед моделированием (формированием) коридора. Если цели не заданы, элемент конструкции возвращает значение «Не найдено». Подробные сведения приведены в разделе Задание целей коридора.
- В отличие от других элементов конструкции «ЦельГоризонтальногоУсловногоЭлемента2» в режиме моделирования не создает точек, звеньев или форм.
Присоединение
Этот элемент конструкции можно присоединить к любой точке привязки элемента конструкции или конструкции. Последующие элементы конструкций можно присоединить к конечной точке элемента «ЦельГоризонтальногоУсловногоЭлемента2».
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Компоновка - Ширина | Задает длину линии, изображающей данный элемент конструкции в режиме компоновки. Этот параметр в сочетании с параметром «Компоновка - Уклон» позволяет задавать положение элемента конструкции «ЦельГоризонтальногоУсловногоЭлемента2» и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на модель коридора. | Числовое, положительное |
12,0 футов 3,6 м |
| Компоновка - Уклон | Уклон линии, изображающей данный элемент конструкции в режиме компоновки. Этот параметр в сочетании с параметром «Компоновка - Ширина» позволяет задавать положение элемента конструкции «ЦельГоризонтальногоУсловногоЭлемента2» и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на модель коридора. | Числовое |
1:1 (найдено) -1:1 (не найдено) |
| Условие | Задание условия, имеющегося для этого элемента конструкции. Условие «Найдено» используется при выявлении целевого объекта в пределах максимального расстояния. Условие «Не найдено» используется, если целевой объект не задан или не определен в пикете в пределах максимального расстояния. | Найдено/Не найдено | Найдено |
| Максимальное расстояние | Задание максимальной ширины, в пределах которой элемент конструкции выявляет целевой объект. Если смещение не найдено в заданных пределах, используется условие «Не найдено». | Числовое, положительное |
9999 футов 9999 м |
| Минимальное расстояние | Задание минимальной ширины, в пределах которой элемент конструкции выявляет целевое смещение. Если смещение найдено в пределах заданного расстояния, используется условие «Не найдено». | Числовое, положительное |
0 футов 0 м |
| Направление поиска | Указание направления поиска целевой отметки. | «Внутрь», «Наружу» или «Оба направления» | Оба направления |
| Исходная точка поиска | Указание способа расчета значения расстояния: на основе базовой линии трассы или на основе точки привязки элемента конструкции. | Базовая линия/точка привязки | Базовая линия |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Смещение | Трасса, характерная линия, фигура съемки или полилинии. Если в пикете выявлен заданный целевой объект, используется условие «Найдено». | Не обязательно (если не задано, возвращается значение «Не найдено») |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
См. описание выше.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции изображается линией, определяемой значениями входных параметров «Компоновка - Ширина» и «Компоновка - Уклон». Эта линия представляет собой место применения элемента «ЦельГоризонтальногоУсловногоЭлемента2» в конструкции.
Коды точек, звеньев и форм
В отличие от других элементов конструкции «ЦельГоризонтальногоУсловногоЭлемента2» в режиме моделирования не создает точек, звеньев или форм.

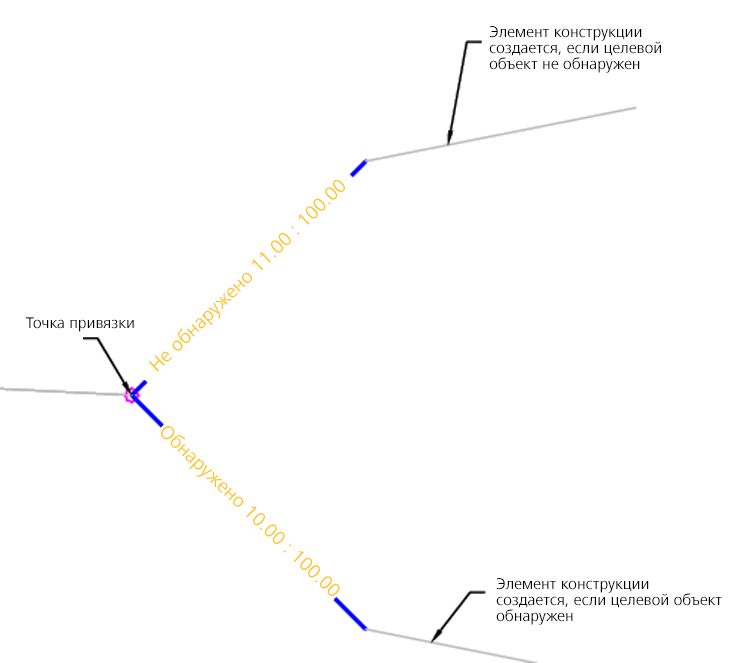

Диаграмма кодирования
На следующей диаграмме кодирования представлены точки и звенья, созданные в режиме компоновки. В режиме моделирования для этого элемента конструкции коды точек, звеньев и форм не создаются.
