Элемент конструкции «ПандусБордюраСВодосборнымЛотком» используется для вставки звеньев для стандартного бетонного бордюра с водосборным лотком и дополнительным слоем основания, что позволяет скорректировать высоту бордюра по профилю для моделирования пандуса бордюра. Входные параметры, заданные пользователем, управляют размерами формы.
Присоединение
Точка привязки располагается в точке кромки водосборного лотка, на линии стока или на задней поверхности бордюра.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Точка вставки | Указание точки вставки бордюра с водосборным лотком как кромку водосборного лотка, линию стока или заднюю поверхность бордюра | КрайВодосборногоЛотка/ЗадняяПоверхностьБордюра/ЛинияСтока | Проекция поверхности |
| Метод задания поперечного уклона водосборного лотка | Определяет метод ввода поперечного уклона водосборного лотка | НаружныйОткосПолосыДвижения/ВнутреннийОткосПолосыДвижения/ФиксированныйОткос/ИспользоватьГлубину | ФиксированныйОткос |
| Поперечный уклон водосборного лотка | Задает фиксированный поперечный уклон водосборного лотка | Числовое | -2.00% |
| Направление поперечного уклона водосборного лотка | Определяет направление поперечного уклона водосборного лотка: от гребня или к гребню | От гребня/К гребню | От гребня |
| Толщина дополнительного слоя основания | Толщина дополнительного слоя основания в точке кромки. Если дополнительного слоя основания нет, следует использовать нулевую глубину. | Числовое, положительное |
0,5 фута 0,15 м |
| Выступ дополнительного слоя основания | Выступ дополнительного слоя основания за заднюю поверхность бордюра. Чтобы ограничить дополнительный слой основания на задней кромке бордюра, следует использовать нуль. | Числовое, положительное |
1 фут 0,30 м |
| Метод установки поперечного уклона дополнительного слоя основания | Указание того, следует ли применить для дополнительного слоя основания поперечный уклон виража наружной полосы или задать числовое значение поперечного уклона в % | Наружный откос полосы движения/Внутренний откос полосы движения/Фиксированный откос | Поперечный уклон наружной полосы |
| Поперечный уклон дополнительного слоя основания в % | Поперечный уклон дополнительного слоя основания в %. Не используется, если для параметра «Использовать вираж» установлено значение «Истина». | Числовое, положительное | 6% |
| Размер A | Глубина водосборного лотка в точке кромки | Числовое, положительное, ненулевое |
7 дюймов 0,18 м |
| Размер B | Расстояние от точки кромки до линии стока водосборного лотка | Числовое, положительное, ненулевое |
30 дюймов 0,75 м |
| Размер C | Глубина линии стока водосборного лотка относительно точки кромки | Числовое, положительное, ненулевое |
1 дюйм 0,025 м |
| Размер D | Высота верхнего края бордюра относительно линии стока водосборного лотка | Числовое, положительное, ненулевое |
6 дюймов 0,15 м |
| Размер E | Ширина от линии стока водосборного лотка до задней поверхности бордюра | Числовое, положительное, ненулевое |
8 дюймов 0,20 м |
| Размер F | Ширина верхней поверхности бордюра | Числовое, положительное, ненулевое |
6 дюймов 0,15 м |
| Размер G | Высота задней поверхности бордюра | Числовое, положительное, ненулевое |
13 дюймов 0,33 м |
| Допуск по пандусу бордюра | Указание того, при каком значении расстояния от трассы целевая отметка пандуса бордюра может считаться найденной. Все отметки, превышающие указанное значение расстояния, считаются не найденными. | Числовое, положительное |
75 футов 22 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Ширина водосборного лотка | Может использоваться для переопределения ширины водосборного лотка. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка кромки | Может использоваться для переопределения откоса водосборного лотка и привязки отметки кромки бордюра к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Целевая отметка верха бордюра | Может использоваться для переопределения отметки верха бордюра и привязки отметки верха бордюра к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим

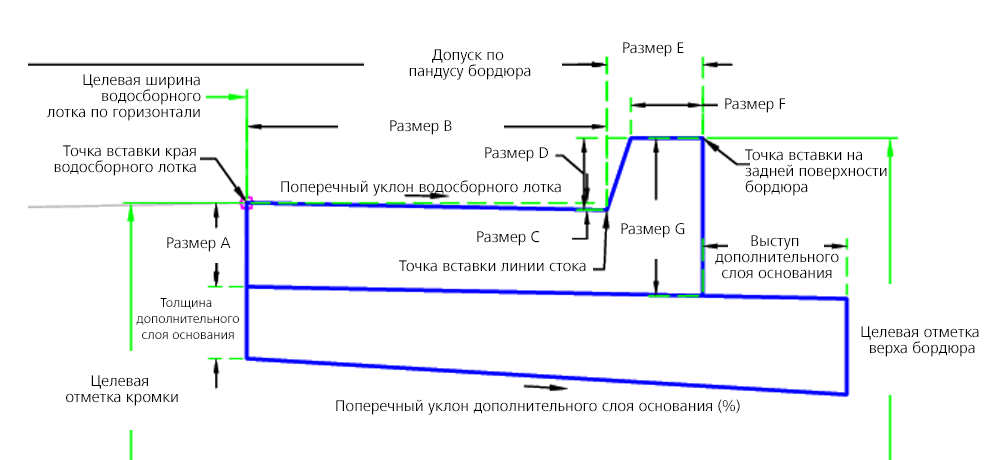

Звенья бордюра с водосборным лотком вставляются на основании размеров, заданных во входных параметрах: размер А — размер F. Все размеры должны быть положительными и не должны быть равны нулю. Если задана ненулевая толщина дополнительного слоя основания, слой основания вставляется на уровне нижнего края бордюра, его ширина равна ширине выступа бордюра. Дополнительный слой основания замыкает нижнюю поверхность бордюра, см. диаграмму.
Если в качестве точки вставки выбрана не задняя поверхность бордюра, то в этом случае высота бордюра корректируется целевой отметкой верха бордюра. Корректировка не может превышать значения высоты верха бордюра или уменьшать значение грани бордюра ниже нуля. Если отметка верха бордюра превышена, выполняется построение всей грани бордюра. Если отметка верха бордюра меньше нуля, используется нулевое значение.
Если в качестве точки вставки выбрано значение,отличное от элемента «КрайВодосборногоЛотка», то ширина и уклон водосборного лотка корректируются, если имеются целевые отметки края водосборного лотка. Для соответствия требованиям доступности может потребоваться использование нестандартной целевой отметки и уклона водосборного лотка.
Элемент конструкции образует форму бордюра с водосборным лотком с точкой прикрепления (а) на внутреннем крае водосборного лотка (или кромки), (b) на задней поверхности бордюра или (с) на линии стока. Чтобы бордюр не был вертикальным, его грани придается небольшая постоянная ширина.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает компонент бордюр с водосборным лотком на основании заданных входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Кромка | Точка кромки водосборного лотка |
| P2 | ЛинияСтока_ВодосборныйЛоток | Точка линии стока водосборного лотка |
| P3 | ВерхБордюра | Верх бордюра |
| P4 | НизБордюра | Низ бордюра |
| L1 - L3 | Верх, бордюр | Проектная поверхность бордюра и водосборного лотка |
| L9 | Дополнительный слой основания, база отсчета | |
| S1 | Бордюр | Бетонная область бордюра и водосборного лотка |
| S2 | Дополнительный слой основания |

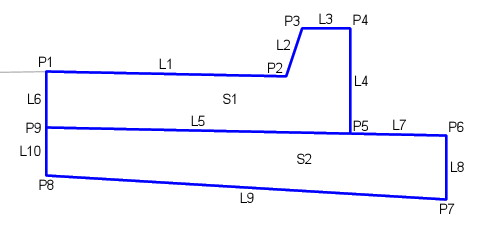

Диаграмма кодирования
