Элемент конструкции Dual_RailPlatform содержит общие слои для железнодорожных платформ с двумя путями, например стены, бетонный плинтус, пешеходную часть, песчаный подстилающий слой или фундамент.
Присоединение
Входные параметры
Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Код задней кромки | Коды, которые можно назначить звену характерной линии задней кромки платформы. | Строка с разделителями-запятыми | BackEdge |
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Код звена стены | Список кодов, которые можно назначить звену стены. | Строка с разделителями-запятыми | Wall |
| Высота бетонного плинтуса | Высота бетонного плинтуса над стеной. | Числовое, положительное |
0,2 фута 0,06 м |
| Код звена бетонного плинтуса | Список кодов, которые можно назначить звену бетонного плинтуса. | Строка с разделителями-запятыми | Бетонный плинтус |
| Код формы бетонного плинтуса | Список кодов, которые можно назначить форме бетонного плинтуса. | Строка с разделителями-запятыми | Бетонный плинтус |
| Высота бетонных блоков | Высота бетонных блоков над бетонным плинтусом. | Числовое, положительное |
0,2 фута 0,06 м |
| Код звена бетонной плиты | Список кодов, которые можно назначить звену бетонной плиты. | Строка с разделителями-запятыми | Бетонная плита |
| Код формы бетонных блоков | Список кодов, которые можно назначить форме бетонных блоков. | Строка с разделителями-запятыми | Бетонные блоки |
| Код формы бетонной плиты | Список кодов, которые можно назначить форме бетонной плиты. | Строка с разделителями-запятыми | Бетонная плита |
| Высота бетонной плиты | Высота бетонной плиты над бетонными блоками. | Числовое, положительное |
0,12 футов 0,04 м |
| Ширина бетонной плиты | Ширина бетонной плиты над бетонными блоками. | Числовое, положительное |
0,7 фута 0,21 м |
| Код звена бетонных блоков | Список кодов, которые можно назначить звену бетонных блоков. | Строка с разделителями-запятыми | Бетонные блоки |
| Песчаный подстилающий слой | Глубина песчаного слоя между бетонными блоками и бетонной плитой. | Числовое, положительное |
0,07 фута 0,02 м |
| Код формы песчаного подстилающего слоя | Список кодов, которые можно назначить форме песчаного подстилающего слоя. | Строка с разделителями-запятыми | Песок |
| Код формы стены | Список кодов, которые можно назначить форме стены. | Строка с разделителями-запятыми | Wall |
| Код звена песчаного подстилающего слоя | Список кодов, которые можно назначить звену песчаного подстилающего слоя. | Строка с разделителями-запятыми | Песок |
| Код формы бетонного плинтуса | Список кодов, которые можно назначить форме бетонного плинтуса. | Строка с разделителями-запятыми | Бетонный плинтус |
| Код формы пешеходной части | Список кодов, которые можно назначить форме пешеходной части. | Строка с разделителями-запятыми | Пешеходная часть |
| Сдвиг фундамента | Расстояние от бетонной стены до фундамента. | Числовой |
0,1 фута 0,03 м |
| Глубина фундамента | Глубина железнодорожной платформы. | Числовое, положительное |
0,556 фута 0,17 м |
| Код формы фундамента | Список кодов, которые можно назначить форме фундамента. | Строка с разделителями-запятыми | Фундамент |
| Свес | Длина железнодорожной платформы от бетонной стены с обеих сторон. | Числовой |
0,512 фута 0,156 м |
| Код звена фундамента | Список кодов, которые можно назначить звену фундамента. | Строка с разделителями-запятыми | Фундамент |
| Высота основания фундамента | Высота основания фундамента. | Числовое, положительное |
1,05 фута 0,32 м |
| Ширина фундамента сзади | Ширина задней части фундамента. | Числовое, положительное |
1,65 фута 0,5 м |
| Код звена пешеходной части | Список кодов, которые можно назначить звену пешеходной части. | Строка с разделителями-запятыми | Пешеходная часть |
| Глубина песчаного слоя | Глубина песчаного слоя под железнодорожной платформой. | Числовое, положительное |
0,1 фута 0,03 м |
| Код формы песчаного слоя | Список кодов, которые можно назначить форме песчаного слоя. | Строка с разделителями-запятыми | Песчаный слой |
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Отметка осевой линии второстепенного пути относительно осевой линии основного пути | Если цель не задана, это значение определяет отметку осевой линии второстепенного пути относительно осевой линии основного пути. | Числовое |
0 футов 0 м |
| Смещение осевой линии второстепенного пути от осевой линии основного пути | Расстояние от осевой линии основного пути до осевой линии второстепенного пути. | Числовое |
10 футов 3,048 м |
| Код характерной линии кромки платформы. | Список кодов, которые можно назначить характерной линии кромки платформы. | Строка с разделителями-запятыми | PlatformEdge |
| Высота платформы над верхним краем рельса слева | Корректировка отметки платформы над верхним краем рельса (начальная точка элемента конструкции) | Числовое |
2 фута 0,6096 м |
| Высота платформы над верхним краем рельса справа | Корректировка отметки платформы над верхним краем рельса (начальная точка элемента конструкции) | Числовое |
2 фута 0,6096 м |
Целевые параметры
| Параметр | Описание | Статус |
|---|---|---|
| PlatformLeftEdgeOffset | Смещение платформы от осевой линии основного пути | Не обязательно |
| SecondaryRailCLElev | Отметка дополнительного пути | Не обязательно |
| PlatformRightEdgeOffset | Смещение платформы от осевой линии дополнительного пути | Не обязательно |
| SecondaryRailCL | Смещение дополнительного пути от основного | Не обязательно |
| PlatformLeftElevation | Высота платформы слева над путем | Не обязательно |
| PlatformRightElevation | Высота платформы справа над путем | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Этот элемент конструкции представляет собой железнодорожную платформу, которая связывает две различные железнодорожные трассы для получения переменной ширины, а также профиль для получения переменного откоса. Поместите точку вставки элемента конструкции платформы на трассу осевой линии и профиль основного пути и скорректируйте поведение, настроив входные параметры и целевые параметры второстепенного пути, перечисленные выше. Дополнительные целевые параметры позволяют управлять смещением и отметкой платформы, переопределяя ее входные параметры.
Работа в режиме компоновки
В режиме компоновки с помощью этого элемента конструкции строится железнодорожная платформа с двумя путями.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | WallBottomLeft | Стена - снизу, слева |
| P2 | WallTopLeft | Стена - сверху, слева |
| P3 | WallTopRight | Стена - сверху, справа |
| P4 | WallBottomRight | Стена - снизу, справа |
| P5 | PlinthBottomLeft | Плинтус - снизу, слева |
| P6 | PlinthTopLeft | Плинтус - сверху, слева |
| P7 | PlinthTopRight | Плинтус - сверху, справа |
| P8 | ConcreteUnitsTopLeft | Бетонные блоки - сверху, слева |
| P9 | ConcreteUnitsTopRight | Бетонные блоки - сверху, справа |
| P10 | SandBedTopLeft | Песчаный подстилающий слой - сверху, слева |
| P11 | SandBedTopRight | Песчаный подстилающий слой - сверху, справа |
| P12 - P13 | PlatformEdge | Кромка платформы |
| P14 | PlatformEdgeBottom | Кромка платформы - снизу |
| P15 | Сверху, FootwayRightEdge | Пешеходная часть - правая кромка |
| P16 | FoundationRightEdge | Фундамент - правая кромка |
| P17 | FoundationBottomRight | Фундамент - снизу, справа |
| P18 | FoundationBottomLeft | Фундамент - снизу, слева |
| P19 | FoundationEdgeLeft | Кромка фундамента - слева |
| P20 | PlinthBottomRight | Плинтус - снизу, справа |
| P21 | SandBlindingRightTop | Песчаный слой - сверху, справа |
| P22 | SandBlindingRightBottom | Песчаный слой - снизу, справа |
| P23 | SandBlindingLeftBottom | Песчаный слой - снизу, слева |
| P24 | FoundationBackTopLeft | Задняя часть фундамента - сверху, слева |
| P25 | FoundationBackTopRight | Задняя часть фундамента - сверху, справа |
| L1 | WallLinkSide | Звено стены - сбоку |
| L2 | WallLinkTop | Звено стены - сверху |
| L3 | WallLinkSide | Звено стены - сбоку |
| L4 | WallLinkBottom | Звено стены - снизу |
| L5 | ConcretePlinthLink | Звено бетонного плинтуса |
| L6 | ConcretePlinthLinkTop | Звено бетонного плинтуса - сверху |
| L7 | ConcretePlinthLink | Звено бетонного плинтуса |
| L8 | ConcretePlinthLinkBottom | Звено бетонного плинтуса - снизу |
| L9 | ConcreteUnitLink | Звено бетонного блока |
| L10 | ConcreteUnitLinkTop | Звено бетонного блока - сверху |
| L11 | ConcreteUnitLink | Звено бетонного блока |
| L12 | ConcreteUnitLinkBottom | Звено бетонного блока - снизу |
| L13 | SandBedBottomLeft | Песчаный подстилающий слой - снизу, слева |
| L14 | SandBedLinkTop | Звено песчаного подстилающего слоя - сверху |
| L15 | SandBedBottomRight | Песчаный подстилающий слой - снизу, справа |
| L16 | SandBedLinkBottom | Звено песчаного подстилающего слоя - снизу |
| L17 | ConcreteFlagLink | Звено бетонной плиты |
| L18 | ConcreteFlagLink, сверху | ConcreteFlagLink, сверху |
| L19 - L20 | ConcreteFlagLink | Звено бетонной плиты |
| L21 | Пешеходная часть, сверху | Пешеходная часть |
| L22 | FootwayLink | Звено пешеходной части |
| L23 | FootwayLinkBottom | Звено пешеходной части - снизу |
| L24 | FootwayLink | Звено пешеходной части |
| L25 - L28 | FoundationLink | Звено фундамента |
| L29 | SandBlindingTop | Песчаный слой - сверху |
| L30, L32 | SandBlinding | Песчаный слой |
| L31 | SandBlindingBottom | Песчаный слой - снизу |
| L33, L35 | FoundationBack | Задняя часть фундамента |
| L34 | FoundationBackTop | Задняя часть фундамента - сверху |
| L36 | FoundationBackBottom | Задняя часть фундамента - снизу |
| S1 | Wall | Wall |
| S2 | ConcretePlinth | Бетонный плинтус |
| S3 | ConcreteUnits | Бетонные блоки |
| S4 | SandBed | Песчаный подстилающий слой |
| S5 | ConcreteFlag | Бетонная плита |
| S6 | Пешеходная часть | Пешеходная часть |
| S7 | Фундамент | Фундамент |
| S8 | SandBlinding | Песчаный слой |

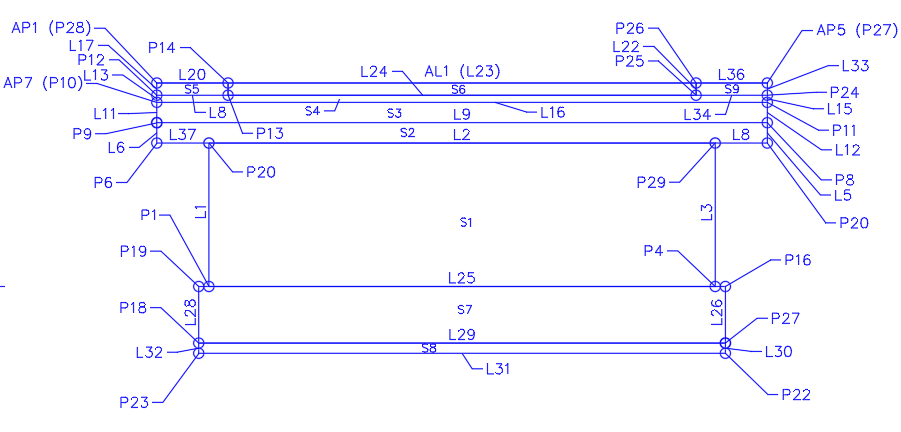

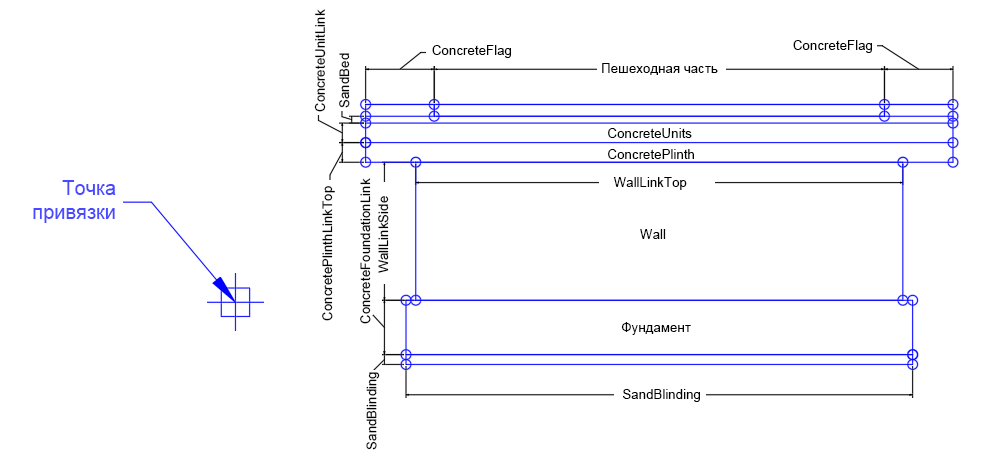

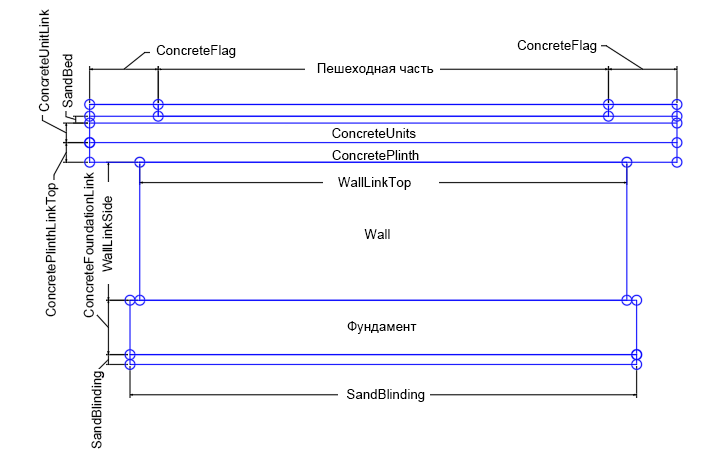

Диаграммы кодирования
