Элемент конструкции «КорректДиаметрТрубыВТраншее» с одной трубы в траншее позволяет вычислить объем подстилающего слоя основания и выполнить детальный расчет параметров песчано-гравийной засыпки.
На участке песчано-гравийной засыпки глубина может меняться, на других участках это значение будет постоянным. Все значения глубины, ширины и диаметра варьируются от траншеи к траншее. Глубина траншеи может меняться вдоль трассы, поскольку она измеряется ото дна траншеи до целевой поверхности. Стороны выемки проходят по вертикали для значений глубины менее 12 футов (3,5 м) и с откосом 300 % для больших значений глубины. Профиль проходит по центру трубы.
Присоединение
Точкой присоединения по умолчанию является центр трубы.

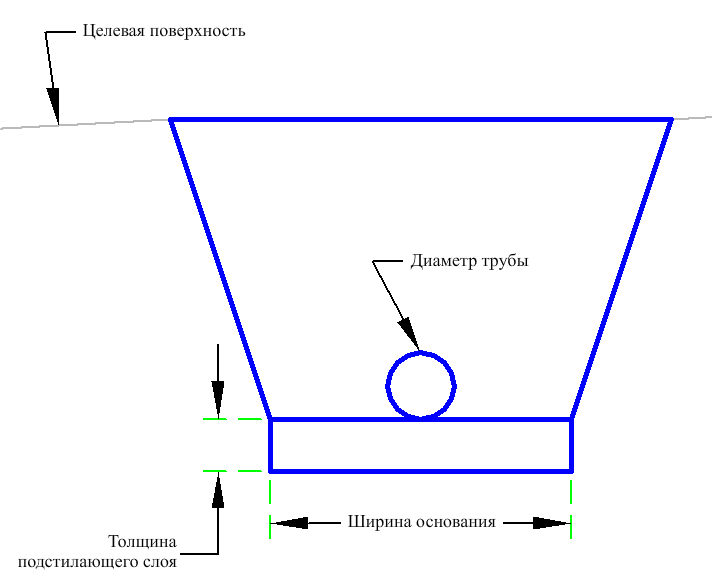

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Ширина дна | Ширина дна траншеи для трубы | Числовое, положительное |
3 фута 1 м |
| Покрытие трубы | Глубина траншеи от верхней части трубы до поверхности | Числовое, положительное |
0,5 фута 0,15 м |
| Диаметр трубы | Диаметр трубы | Числовое, положительное |
0,667 фута 0,2 м |
| Толщина подстилающего слоя | Глубина подстилающего слоя для трубы над дном траншеи | Числовое, положительное |
0,166 фута 0,05 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Поверхность выхода на рельеф | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Требуется |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Отметка дна траншеи рассчитывается как отметка линии уклона профиля минус половина диаметра трубы плюс толщина подстилающего слоя. Горизонтальное звено дна траншеи размещается симметрично по отношению к смещению точки присоединения на данной отметке. Если глубина траншеи меньше 12 футов (3,5 м), боковые стенки траншеи проходят вертикально. Если глубина траншеи больше этого значения, стенки проходят с откосом 300 %. В обоих случаях боковые откосы удлиняются по направлению вверх к существующей поверхности.
Работа в режиме компоновки
В режиме компоновки, с помощью этого элемента конструкции можно построить траншею.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | PipeBottom | Нижняя часть трубы |
| P2 | ЦентрПодстилающегоСлоя | Центр подстилающего слоя для трубы |
| P3 | PipeBackfillBottom_In | Нижняя часть засыпки внутри трубы |
| P4 | PipeBeddingBottom_In | Нижняя часть подстилающего слоя внутри трубы |
| P6 | НизПодстилСлояДляТрубы, База отсчета | Нижняя часть подстилающего слоя для трубы |
| P7 | PipeBackfillBottom_Out | Нижняя часть засыпки снаружи трубы |
| P9 | Точка отсчета, Верх | |
| P10 | Верх | |
| P11 | Труба | |
| P12 | PipeTop | Верхняя часть трубы |
| P13 | Труба | |
| P14 | PipeCenter | Центр трубы |
| L1, L5 | PipeBackfillBottom | Нижняя часть засыпки трубы |
| L2,L4 | PipeBedding | Подстилающий слой для трубы |
| L3 | НизПодстилСлояДляТрубы, База отсчета | Нижняя часть подстилающего слоя для трубы |
| L6 - L7 | Труба | |
| L8 | ВнутрОткосТраншеи | Внутренний откос траншеи для трубы |
| L9 | НаружнОткосТраншеи | Наружный откос траншеи для трубы |
| L10 | Верх | |
| S1 | PipeBedding | Подстилающий слой для трубы |
| S2 | МатериалТраншеи | Материал засыпки траншеи |

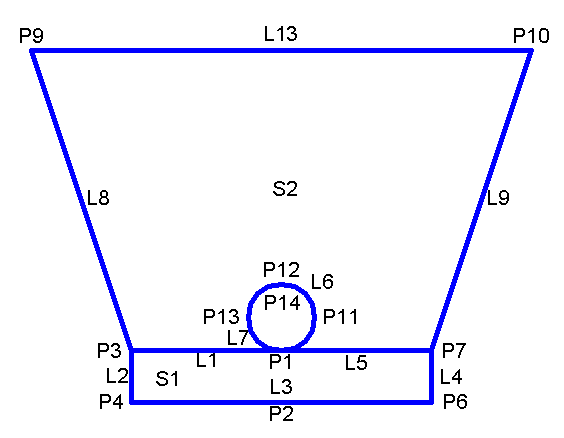

Диаграмма кодирования
