Данный элемент конструкции используется для замены существующего бордюра с водосборным лотком полосой дерна, привязанной с существующему внутреннему краю тротуара. Вертикальное расположение бордюра с водосборным лотком определяется допустимым фрезерованием и/или покрытием в точках кромок и допустимым диапазоном поперечных уклонов полосы дерна.
Для применения данного элемента конструкции большое значение имеют данные о точке кромки (трасса или значение смещения).
Присоединение
Точка привязки представляет собой наружную/высокую точку края полосы дерна тротуара. Хотя номинально данная точка привязки должна отмечать высокую сторону полосы дерна, фактическое расположение верхней точки полосы дерна может изменяться, если пользователь присоединяет соответствующую помеченную точку или трассу и профиль. Следовательно, данная точка привязки в большей мере является вспомогательной во время размещения, чем точкой управления при проектировании.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа |
Справа |
|
Смещение точки кромки от осевой линии |
Точка, определяющая смещение грани кромки водосборного лотка. Данное смещение измеряется от точки базовой линии. |
Числовое |
3,6 м 10 футов |
|
Точка тротуара |
Данная внутренняя точка тротуара используется как верхняя точка полосы дерна. (НЕ ОБЯЗАТЕЛЬНО) |
Текстовая строка |
Нет |
|
Максимальная глубина фрезерования |
Максимально допустимая глубина точки кромки ниже кромки существующего дорожного покрытия. | Числовое, положительное |
0,05 м 2,5 дюйма |
|
Желательный подъем |
Желательная разность отметок от кромки существующего покрытия до точки кромки. Положительное значение используется для точки кромки, расположенной над существующим покрытием. |
Числовое, положительное |
0,08 м 3,5 дюйма |
| Минимальный поперечный уклон полосы дерна | Минимально допустимый откос между задней стороной бордюра и точкой тротуара. |
0,02 |
|
|
Максимальный поперечный уклон полосы дерна |
Максимально допустимый откос между задней стороной бордюра и точкой тротуара. |
0,06 |
|
|
Помеченная внутренняя точка |
Помеченная точка кромки - имя помеченной точки, которую требуется сохранить в точке кромки для создания элементов конструкции реконструкции в будущем. | Текстовая строка |
Нет |
| Приведенные далее параметры являются такими же, как и параметры элемента конструкции CurbAndGutterGeneral (общий бордюр с водосборным лотком). | |||
|
Толщина дополнительного слоя основания |
Толщина дополнительного слоя основания в точке кромки. Если дополнительного слоя основания нет, следует использовать нулевую глубину. |
Числовое, положительное |
0,450 м 1,5 фута |
|
Выступ дополнительного слоя основания |
Выступ дополнительного слоя основания за заднюю поверхность бордюра. Чтобы ограничить дополнительный слой основания на задней кромке бордюра, следует использовать нуль. |
Числовое, положительное |
0,3 м 1 фут |
|
Метод установки поперечного уклона дополнительного слоя основания |
Элемент определяет, следует ли применить для дополнительного слоя основания поперечный уклон виража наружной полосы, или задать числовое значение поперечного уклона в % |
Список вариантов выбора |
Фиксированный поперечный уклон |
|
Поперечный уклон дополнительного слоя основания в % |
Поперечный уклон дополнительного слоя основания в %. Не используется, если для параметра «Использовать вираж» установлено значение «Истина». |
Числовое |
-2 (%) |
|
Размер A (мм/дюймы) |
Глубина водосборного лотка в точке кромки. |
Числовое, положительное, ненулевое |
175 мм 6 дюймов |
|
Размер B (мм/дюймы) |
Ширина от точки кромки до линии потока водосборного лотка. |
400 мм 16 дюймов |
|
|
Размер C (мм/дюймы) |
Глубина линии потока водосборного лотка относительно точки кромки. |
Числовое, положительное, ненулевое |
25 мм 1 дюйм |
|
Размер D (мм/дюймы) |
Высота верхнего края бордюра относительно линии потока водосборного лотка. |
Числовое, положительное, ненулевое |
150 мм 6 дюймов |
|
Размер E (мм/дюймы) |
Ширина от линии потока водосборного лотка до задней поверхности бордюра. |
Числовое, положительное, ненулевое |
200 мм 8 дюймов |
|
Размер F (мм/дюймы) |
Ширина верхней поверхности бордюра. |
Числовое, положительное, ненулевое |
150 мм 6 дюймов |
|
Размер G (мм/дюймы) |
Высота задней поверхности бордюра. |
Числовое, положительное, ненулевое |
325 мм 13 дюймов |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Внутренний край тротуара | Данный параметр устанавливает значение смещения для точки высокой стороны полосы дерна. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
| Точка кромки | Данный параметр устанавливает значение смещение точки кромки для начала построения элемента конструкции. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
| Профиль внутреннего края тротуара | Данный параметр устанавливает значение смещения для точки высокой стороны полосы дерна. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
| EGTopSurf | Имя существующей поверхности, которое используется для определения кромки отметки дорожного покрытия в точке кромки, а также, если задано в виде смещения или трассы, используется для определения отметки точки тротуара; профили не задаются. Следующие объекты могут использоваться в качестве целевых для задания поверхностей: поверхности. |
Требуется |
Если имеются помеченные точки, целевые параметры не требуются и будут проигнорированы, даже если заданы. Если помеченные точки не предоставлены и для местоположения точек не используются смещения или трасса, с помощью целевых параметров следует задать профили. Если профили не заданы, этот элемент конструкции получает значение отметки по поверхности, заданной в приведенном выше целевом параметре.
Выходные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Ось вращения виража |
Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне «Свойства» наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе «Корректировка линии уклона профиля на протяжении виража». |
Статический (описание) |
|
|
Поперечный уклон полосы дерна |
Поперечный уклон проектируемой полосы дерна | Числовое | |
|
Поперечный уклон водосборного лотка |
Поперечный уклон водосборного лотка в новом элементе конструкции «бордюр с водосборным лотком». |
Числовое, положительное |
Режим
Данный элемент конструкции используется для параметрического размещения нового бордюра с водосборным лотком и может дополнительно привязываться (с полосой дерна) либо к внутреннему краю существующего тротуара, либо к новому тротуару, созданному другим элементом конструкции. Горизонтальное размещение бордюра с водосборным лотком определяется по ранее определенному известному положению точки кромки. Высокая сторона полосы дерна может располагаться либо с фиксированным смещением, либо по любой другой помеченной точке, такой как внутренняя кромка тротуара. Кроме того, данная точка может быть определена с помощью целевых параметров трассы и профиля. Вновь спроектированная точка кромки, дополнительно помеченная так, чтобы позже ее можно было использовать в качестве входного параметра для замены элемента конструкции полосы.
Ключевые этапы по завершению данного условного элемента конструкции:
- Определить отметку существующего дорожного покрытия в точке смещения точки кромки.
- Установить отметку точки кромки на основе минимального значения подъема.
- Далее, пользуясь входными параметрами (аналогично CurbAndGutterGeneral) вставить бордюр с водосборным лотком от Р до Р4.
- Если назначена внутренняя помещенная точка тротуара, точка задается как Р10. Если помеченная точка не назначена, следует найти целевые параметры для трассы «внутренняя кромка тротуара». В противном случае отметка профиля определяется целевым параметром поверхности.
- Если для высокой стороны полосы дерна недоступны вышеуказанные данные, используется смещение (как указано при создании точки Р10 с помощью точки привязки).
- Определить поперечный уклон между Р4 и Р10.
- Проверьте, соответствует ли данный поперечный уклон диапазону, задаваемому параметрами минимального и максимального допустимого поперечного уклона полосы дерна.
- Если полученный откос меньше минимально допустимого поперечного уклона, следует установить поперечный уклон в минимально допустимое значение и снова рассчитать точки Р4 и Р1. Аналогично, если полученный поперечный уклон превышает максимально допустимое значение поперечного уклона полосы дерна, установите его в максимально допустимое значение и рассчитайте Р4 и Р1.
- Проверьте, соответствует ли разность отметок между Р1 и Р11 допустимым пределам максимальной глубины фрезерования. Если Р ниже Р11 и их разность превосходит максимальную глубину фрезерования, процесс прерывается, в окне «Средство просмотра событий» отображается сообщение об ошибке.

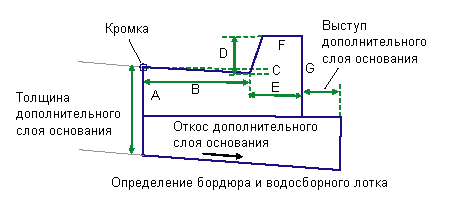

Остальные звенья бордюра с водосборным лотком вставляются на основании размеров, заданных во входных параметрах: размер А - размер F. Значения всех размеров должны быть положительными и не должны быть равны нулю. Если задана ненулевая толщина дополнительного слоя основания, дополнительный слой основания вставляется на уровне нижнего края бордюра, его ширина равна ширине выступа бордюра. Дополнительный слой основания замыкает нижнюю поверхность бордюра, см. диаграмму.

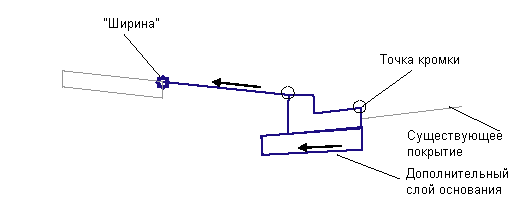

Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки устанавливается на основе точки привязки и стандартного смещения точки кромки от базовой линии. Ширина полосы дерна рассчитывается с помощью вычитания общей ширины бордюра с водосборным лотком из расстояния «от точки кромки до точки присоединения». Минимально допустимый поперечный уклон полосы дерна используется для расчета задней точки бордюра, от которой, используя заданные входные параметры, прорисовывается бордюр с водосборным лотком.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка / Звено |
Код |
Описание |
|---|---|---|
|
P1 |
Кромка |
Точка кромки водосборного лотка |
|
P2 |
ЛинияСтока_ВодосборныйЛоток |
Точка линии стока водосборного лотка |
|
P3 |
ВерхБордюра |
Верх бордюра |
|
P4 |
НизБордюра |
Низ бордюра |
|
L1–L6 |
Бордюр |
Все звенья бордюра |
|
L1 – L3 |
Верх |
Проектная поверхность бордюра и водосборного лотка |
|
L7 |
Дополнительный слой основания База отсчета |
|
|
L4, L8, L9 |
База отсчета |
|
|
L11 |
Верх, База отсчета, Дерн |
|
|
S1 |
Бордюр |
Бетонная область бордюра и водосборного лотка |
|
S2 |
Дополнительный слой основания |

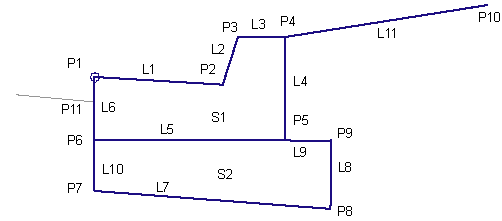

Диаграмма кодирования
