Элемент конструкции «ЗадерненнаяКанава» используется для создания задерненной канавы для отвода ливневых вод.
Присоединение
Точка привязки находится на середине верха задерненной канавы.

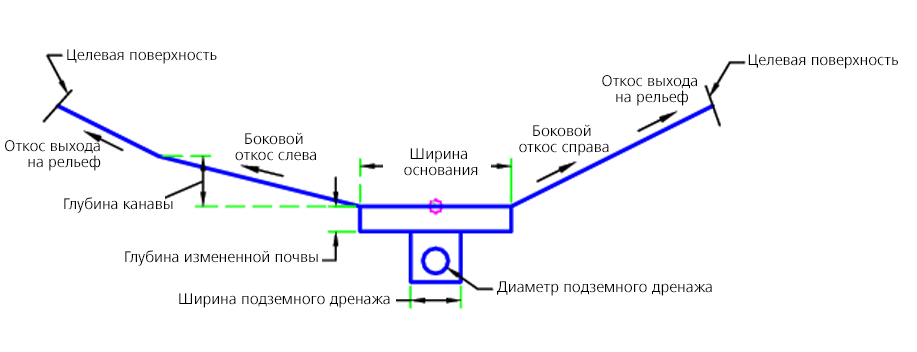

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Ширина дна | Ширина дна канавы | Числовое, положительное | 3 |
| Добавить измененную почву | Добавление измененной почвы под канавой | Да / Нет | Да |
| Откос выхода на рельеф | Откос выхода на рельеф | Числовое, положительное | 2 ( : 1 ) |
| Глубина измененной почвы | Глубина измененной почвы | Числовое, положительное |
0,5 фута 0,15 м |
| Диаметр подземного дренажа | Диаметр подземного дренажа | Числовое, положительное |
0,5 фута 0,15 м |
| Глубина подземного дренажа | Глубина подземного дренажа | Числовое, положительное |
1 фут 0,30 м |
| Ширина подземного дренажа | Ширина подземного дренажа | Числовое, положительное |
1 фут 0,30 м |
| Добавить подземный дренаж | Добавить подземный дренаж | Да / Нет | Да |
| Глубина канавы | Глубина канавы | Числовое, положительное |
1 фут 0,30 м |
| Боковой откос слева | Левый боковой откос | Числовое, положительное | 4 ( : 1 ) |
| Боковой откос справа | Правый боковой откос | Числовое, положительное | 2 ( : 1 ) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Surface Target (Целевая поверхность) | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Начиная от точки привязки, канава строится на основе входных параметров. Если задана целевая поверхность, то поверхность с выходом на рельеф считается найденной (только для случаев выемки). Если для параметра «Добавить подземный дренаж» выбрано значение «Да», выполняется построение подземного дренажа.
Работа в режиме компоновки
В режиме компоновки выполняется построение задерненной канавы.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Проекция поверхности | Линия стока задерненной канавы |
| P2, P3 | Канава | Край канавы |
| P4, P5 | Отсчет | |
| P6, P7 | Выход на рельеф, Выхрельеф_Выемка | |
| P10-P13 | Подземный дренаж | |
| P14 | Pipe_Invert | Дно трубы подземного дренажа |
| L1 - L4 | Канава, Верх | Верх канавы |
| L5, L6 | Выход на рельеф, Выхрельеф_Выемка | |
| L9 | ИзмененнаяПочва, База_отсчета | Дно измененной почвы |
| L14 | Подземный_дренаж, База_отсчета | Нижняя поверхность подземного дренажа |
| S1 | ИзмененнаяПочва | |
| S2 | Подземный дренаж |

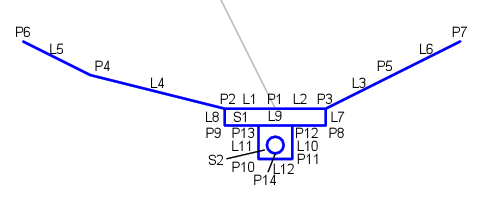

Диаграмма кодирования
