С помощью данного элемента конструкции создается представление поперечного сечения проектной поверхности, покрытия или дополнительного слоя основания для параболических полос городских дорог между левым и правым краями проезжей части.
Параболическая форма имитируется последовательностью коротких прямолинейных звеньев. Вираж не применяется к полосам дорожного полотна. Конструкция дорожного покрытия соответствует стандартам, описанным в разделе "Конструкция замощенных участков дорожного покрытия" в Справке Autodesk Civil 3D.
Присоединение
Точка привязки располагается на гребне дороги на проектной поверхности. Данный компонент симметричен точке привязки.

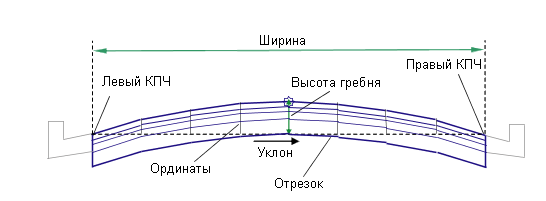

Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Высота гребня |
Высота гребня дорожного полотна относительно середины отрезка, соединяющего края проезжей части |
Числовое, положительное |
0,10 м 0,3333 фута |
|
Ширина |
Ширина проезжей части от левого до правого края |
Числовое, положительное |
7,2 м 24,0 фута |
|
Толщина покрытия 1 |
Толщина от проектной поверхности до покрытия 1 (нулевое значение - пропустить) |
Числовое, не отрицательное |
0,025 м 0,083 фута |
|
Толщина покрытия 2 |
Толщина от покрытия 1 до покрытия 2 (нулевое значение - пропустить) |
Числовое, не отрицательное |
0,025 м 0,083 фута |
|
Толщина основания |
Толщина от покрытия 2 до поверхности основания (нулевое значение - пропустить) |
Числовое, не отрицательное |
0,100 м 0,333 фута |
|
Толщина дополнительного слоя основания |
Толщина от поверхности основания до поверхности дополнительного слоя основания (нулевое значение - пропустить) |
Числовое, не отрицательное |
0,300 м 1,0 фут |
|
Поперечный уклон в % |
Поперечный уклон прямого отрезка в % от левого до правого КПЧ |
Числовое |
0 (%) |
|
Количество Приращение |
Количество прямолинейных приращений, имитирующих форму параболы |
Числовое, положительное, четное |
8 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
Целевые параметры: Нет
Выходные параметры
Нет.
Режим
Центр прямого отрезка рассчитывается с помощью вычитания значения "Высота гребня" из точки привязки, левый и правый края дорожного покрытия рассчитываются с помощью значений "Ширина" и "Поперечный уклон", симметричных точке привязки. Ординаты параболы рассчитываются для четных интервалов вдоль прямолинейного отрезка, звенья прямолинейного отрезка добавляются и присоединяется к точкам ординат. Параллельные поверхности вставляются на заданную глубину для поверхностей "Покрытие1", "Покрытие2", "Основание" и "Дополнительный слой основания"
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья полосы, рассчитанные, исходя из заданных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
ETW |
Внешние края полосы на проектной поверхности |
|
|
ETW_Pave1 |
Внешние края полосы на поверхности основания |
|
|
ETW_Pave2 |
Внешние края полосы на дополнительном слое основания |
|
|
Crown |
Точка гребня на проектной поверхности |
|
|
Crown_Pave1 |
Точка гребня на поверхности "Покрытие1" |
|
|
Crown_Pave2 |
Точка гребня на слое "Покрытие2" |
|
|
Гребень_Основание |
Точка гребня на основании |
|
|
Гребень_Осн |
Точка гребня на дополнительном слое основания |
|
|
Верх Покрытие |
Проектная поверхность |
|
|
Pave1 |
Поверхность Покрытие1 |
|
|
Pave2 |
Поверхность Покрытие2 |
|
|
Основание |
Поверхность основания |
|
|
Дополнительный слой основания База отсчета |
Поверхность дополнительного слоя основания |
|
|
S1 |
Pave1 |
Расстояние от проектной поверхности до поверхности "Покрытие1" |
|
S2 |
Pave2 |
Расстояние между слоями "Покрытие1" и "Покрытие2" |
|
S3 |
Основание |
Расстояние между покрытием 2 и основанием |
|
S4 |
Дополнительный слой основания |
Область между основанием и дополнительным слоем основания |

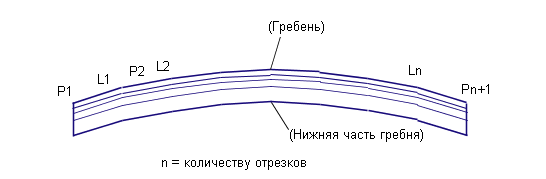

Диаграмма кодирования
