ПодложкаОбочины

Элемент конструкции «ПодложкаОбочины» используется для вставки звеньев и форм с целью создания формы, представляющей подложки обочины.

Присоединение

Точка привязки расположена на внутренней кромке подложки обочины. Данный компонент можно присоединить к правой или левой стороне.

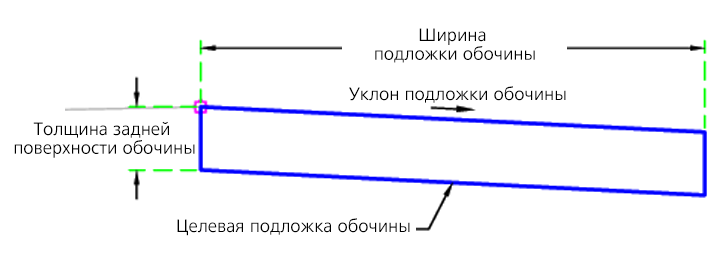

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Ширина подложки обочины	Ширина подложки обочины	Числовое, положительное	2 фута 0,6 м
Уклон подложки обочины	Уклон подложки обочины	Числовое	-5%
Толщина подложки обочины	Толщина подложки обочины	Числовое, положительное	0,25 фута 0,08 м

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Поверхность подложки обочины	Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности	Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Точка привязки используется как исходная точка. Исходные стороны и верх подложки обочины конструируются на основе входных параметров. Отметки точек низа внутренней и наружной точки сравниваются с целевой поверхностью, чтобы определить, находятся ли указанные точки в условиях выемки или насыпи. Если обе точки находятся в условиях выемки, создается звено нижней поверхности с соответствующим уклоном звена верха.

Если точки находятся в условиях насыпи, низ подложки обочины удлиняется до целевой отметки поверхности.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывает подложку обочины в соответствии с входными параметрами.

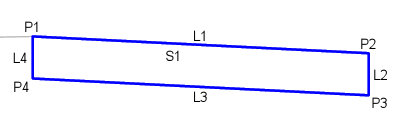

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1, P2	Подложка	Подложка обочины
P3, P4	Подложка_ДопОсн	Дно подложки обочины
L1	Верх, Подложка	Верх подложки обочины
L3	База отсчета	Дно подложки обочины
S1	Подложка	Площадь подложки обочины
