Данный элемент конструкции служит для вставки мощеной и грунтовой обочины (немощенной или гравийной) со всеми слоями покрытия, слоем основания и дополнительным слоем основания, продолженными до точки обочины основания.
Присоединение
Точка привязки расположена в начале первого звена. Этот элемент конструкции зависит от направления, в котором он вставляется. При положительном значении ширины, смещение от точки привязки увеличивается в направлении вставки.

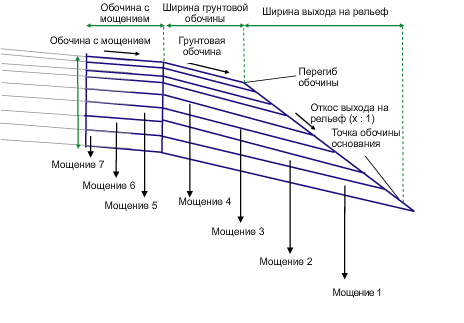

Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа | Справа |
| Толщина дорожного покрытия 1 | Толщина дорожного покрытия 1 При отсутствии слоя дорожного покрытия 1 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 2 | Толщина дорожного покрытия 2 При отсутствии слоя дорожного покрытия 2 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 3 | Толщина дорожного покрытия 3 При отсутствии слоя дорожного покрытия 3 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 4 | Толщина дорожного покрытия 4 При отсутствии слоя дорожного покрытия 4 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 5 | Толщина дорожного покрытия 5 При отсутствии слоя дорожного покрытия 5 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 6 | Толщина дорожного покрытия 6 При отсутствии слоя дорожного покрытия 6 следует задать нулевое значение. | не отрицательное, положительное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 7 | Толщина дорожного покрытия 7 При отсутствии слоя дорожного покрытия 7 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 8 | Толщина дорожного покрытия 8 При отсутствии слоя дорожного покрытия 8 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 9 | Толщина дорожного покрытия 9 При отсутствии слоя дорожного покрытия 9 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина дорожного покрытия 10 | Толщина дорожного покрытия 10 При отсутствии слоя дорожного покрытия 10 следует задать нулевое значение. | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Ширина замощенной обочины | Ширина мощеной обочины | Числовое, положительное |
1,0 м 3 фута |
| Способ задания поперечного уклона мощеной обочины | Указывает способ вычисления значения поперечного уклона мощеной обочины. Пользователь может также задать ссылку на параметр и определить верхние поперечные уклоны обочины на основе поперечного уклона дорожного покрытия прилегающей полосы движения. Описание функциональных характеристик вершины поперечного уклона обочины при выборе этого варианта приведено в разделе "Режим". | Список вариантов: a) По умолчанию, b) Использовать вираж внутренней обочины, c) Использовать вираж наружной обочины | По умолчанию |
| Используемое по умолчанию значение поперечного уклона мощеной обочины | Используемое по умолчанию значение поперечного уклона поверхности мощеной обочины | Откос | -4.0% |
| Ширина грунтовой обочины | Ширина незамощенной части обочины. | Числовое, положительное | |
| Способ задания поперечного уклона грунтовой обочины | Указывает способ вычисления значения поперечного уклона незамощенной обочины. Пользователь может также задать ссылку на параметр и определить верхние поперечные уклоны обочины на основе поперечного уклона дорожного покрытия прилегающей полосы движения. Описание функциональных характеристик вершины поперечного уклона обочины при выборе этого варианта приведено в разделе "Режим". | Список вариантов: a) По умолчанию, b) Использовать вираж внутренней обочины, c) Использовать вираж наружной обочины | По умолчанию |
| Используемое по умолчанию значение поперечного уклона грунтовой обочины | Используемое по умолчанию значение поперечного уклона поверхности незамощенной обочины. | Откос | -4.0% |
| Ширина выхода на рельеф | Указывает ширину выхода на рельеф для обочины | Числовое, положительное |
1,0 м 3 фута |
| Откос выхода на рельеф | Значение внутреннего поперечного уклона обочины, заключенной между точкой отсчета обочины и точкой обочины-основания. | Откос | 2: 1 |
| Тип выхода на рельеф дополнительного слоя основания | Укажите, требуется ли для звена, оканчивающегося выходом на рельеф, зафиксировать откос с возможностью изменения ширины или зафиксировать ширину с возможностью изменения откоса | Возможные варианты: a) скорректировать ширину при фиксированном откосе, b) скорректировать откос при фиксированной ширине | Скорректировать ширину при фиксированном откосе |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Описание | Статус |
|---|---|---|
| Ширина замощенной обочины | Трасса, определяющая край мощеной части обочины. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Ширина грунтовой обочины | Трасса, определяющая точку отсчета обочины. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Ширина выхода на рельеф | Трасса, определяющая местоположение точки обочины основания. | Не обязательно |
| Откос выхода на рельеф | Профиль, определяющий отметку точки обочины основания. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Выходные параметры
| Параметр | Описание | Тип |
|---|---|---|
|
Ось вращения виража |
Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража". |
Статический (описание) |
| Откос выхода на рельеф | Откос звена, оканчивающегося выходом на рельеф | Числовое |
| Смещение выхода на рельеф | Смещение точки выхода на рельеф основания | Числовое |
| Отметка выхода на рельеф | Отметка точки выхода на рельеф основания | Числовое |
Режим
При вставке обочины используются заданные значения параметров ширины и глубины. При задании поперечного уклона земляного полотна может также использоваться ссылка на параметр, устанавливающий равенство этого значения поперечному уклону поверхности основания прилегающей полосы движения. Если требуется, можно указать фиксированный откос. Откосы всех базовых поверхностей будут равны откосу земляного полотна. Если для определения ширины до точки обочины основания используется трасса, параметр "Внутренний откос обочины" игнорируется. Элемент конструкции обочины привязан к слоям дорожного покрытия (даже если внешние края слоев дорожного покрытия выступают).
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья, определенные входными параметрами.

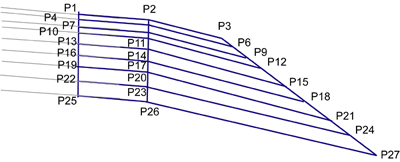

Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка, Звено или Форма | Codes (Коды) | Описание |
|---|---|---|
| P1 | ETW | Край проезжей части на поверхности верха |
| P2 | КМО | Край мощения обочины |
| С P3 по P27 | Этим точкам коды не назначены. |

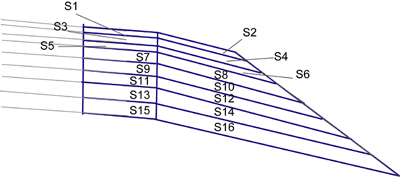

Диаграмма кодирования
