ВодосборныйЛотокЖелоб

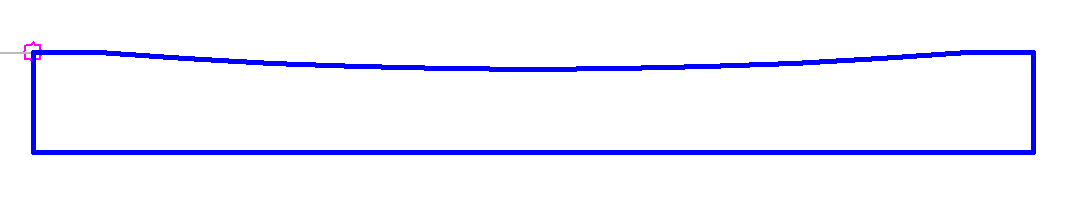

Элемент конструкции «ВодосборныйЛотокЖелоб» представляет собой бетонный водосборный лоток в виде дугообразного желоба. С помощью предварительно определенных геометрических объектов можно задать ширину и кривизну.

IIA1:

IIB1:

IIC1:

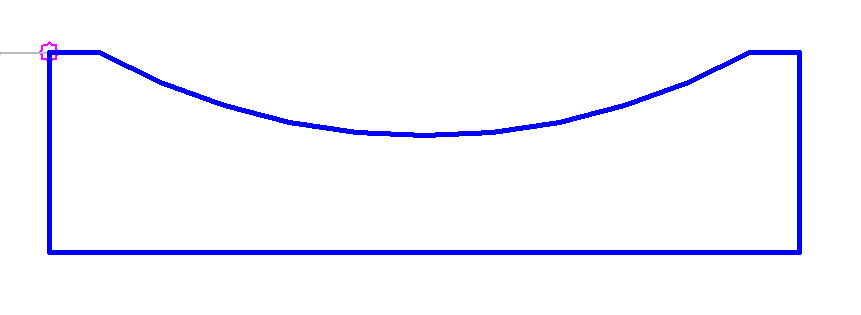

IID1:

IIE1:

IIA2:

IIB2:

IIE2:

IID2:

Присоединение

Точкой привязки является внутренняя точка водосборного лотка в виде желоба.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции.	Слева / Справа	Справа
Код звена базы отсчета	Список кодов, которые можно назначить звену конструкции.	Строка с разделителями-запятыми	Конструкция
Код звена верхней поверхности	Список кодов, которые можно назначить звену конструкции.	Строка с разделителями-запятыми	Верх
Код формы	Список кодов, которые можно назначить формам, созданным с помощью данного элемента конструкции (если они имеются).	Строка с разделителями-запятыми	Область данных
Тип области данных	Определяет форму водосборного лотка в виде желоба.	IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2	IIA2

Целевые параметры

Нет.

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Этот элемент конструкции используется для вставки формы водосборного лотка в виде желоба на основе указанных входных параметров. Все размеры устанавливаются в элементе конструкции.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает звенья, формирующие водосборный лоток в виде желоба выбранного типа.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Верх, Точка отсчета
P2, P3, P8, P9	База отсчета
P4–P7, P10	Верх
L1, L3, L8, L10	Бетон, База отсчета
L2, L9	База отсчета
L4, L5, L11	Верх
S1, S2	ВодосборныйЛотокЖелоб

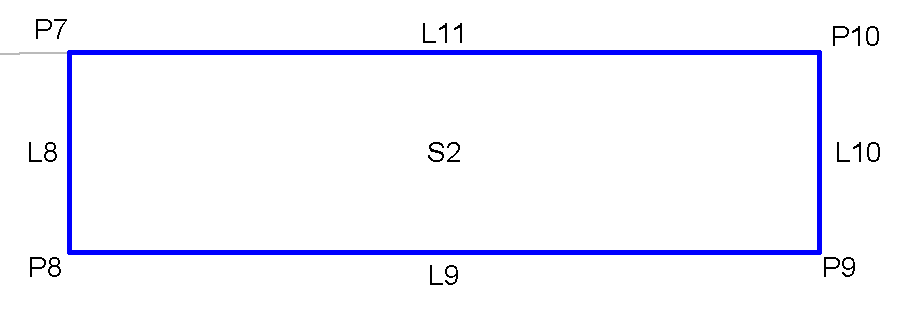

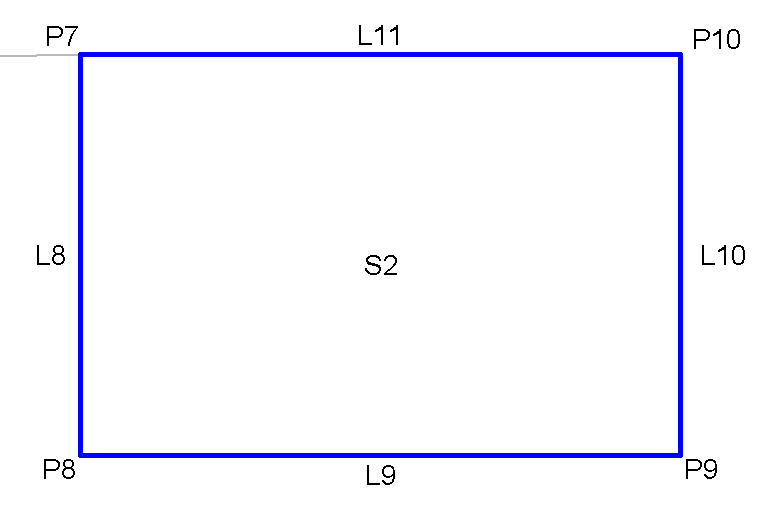

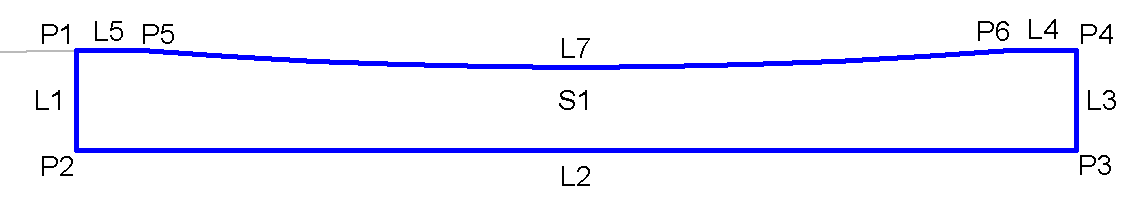

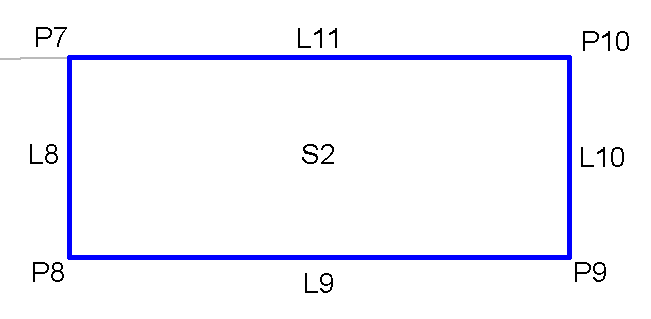

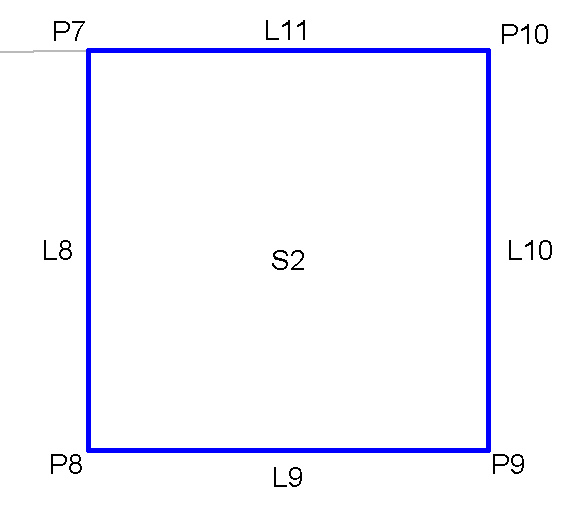

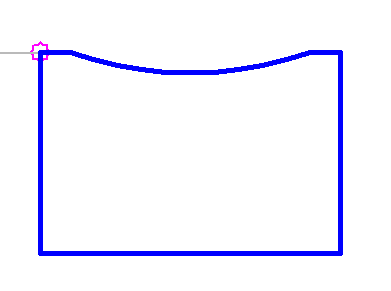

Диаграмма кодирования

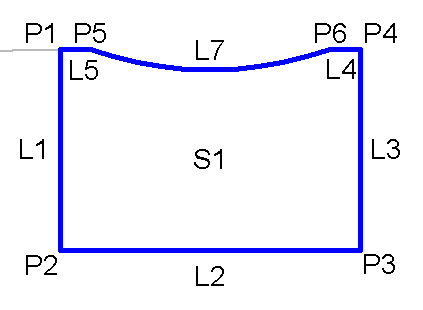

IIA1:

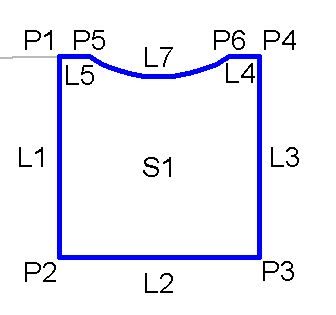

IIB1:

IIC1:

IID1:

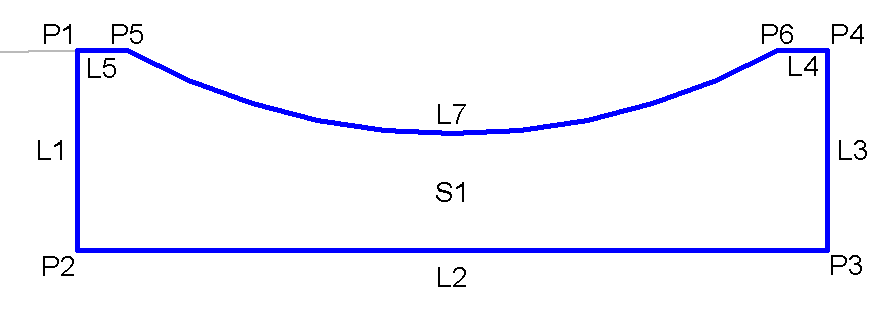

IIE1:

IIA2:

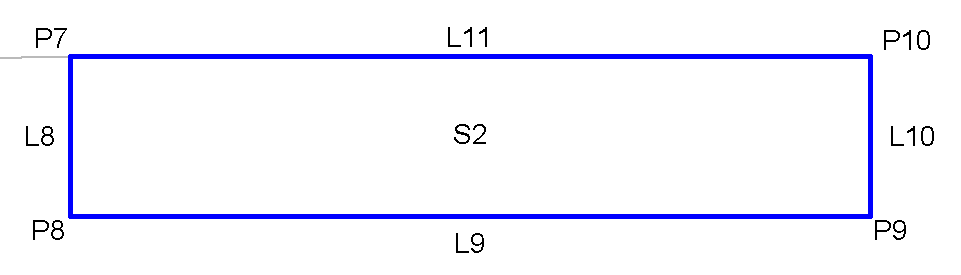

IIB2:

IIE2:

IID2:
