КюветСРовнымиОткосами

Элемент конструкции «КюветСРовнымиОткосами» создает кювет, который можно добавлять для левой и правой стороны конструкции.

Присоединение

Точка привязки расположена на внутренней кромке первого звена.

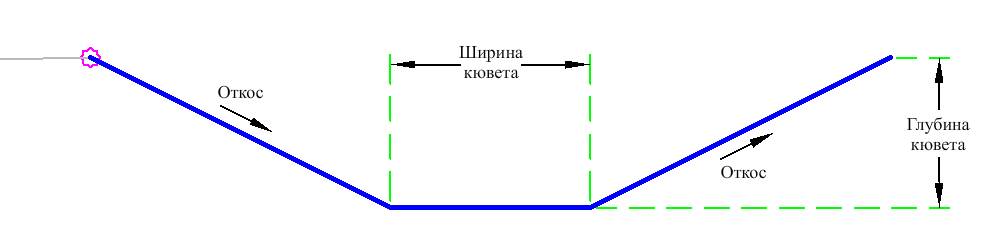

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции.	Слева / Справа	Справа
Глубина кювета	Глубина кювета от точки привязки до нижней части звена внутреннего откоса.	Числовое, положительное	3 фута 1 м
Откосы	Откос боковых сторон кювета.	Числовое, положительное	2 (: 1)
Ширина кювета	Ширина кювета.	Числовое, положительное	2 фута 0,6 м

Целевые параметры

Нет.

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Этот элемент конструкции создает форму для кювета на основе входных параметров.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает звенья, формирующие кювет на основе входных параметров.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Точка отсчета, Верх	Точка отсчета
P2	Кювет_Внутр, Дно_Кювета	Дно внутри кювета
P3	Кювет_Внешн, Дно_Кювета	Дно снаружи кювета
P4	Отсчет
L1	Сверху, База отсчета, Кювет, Внутренний откос, Откосы	Внутренний откос
L2	Сверху, Референц-эллипсоид, Кювет	Дно кювета
L3	Сверху, База отсчета, Кювет, Наружный откос	Наружный откос

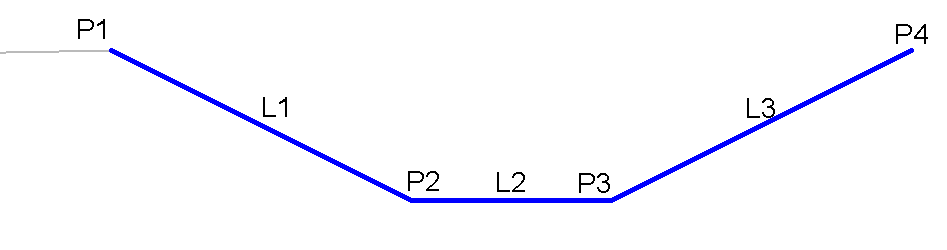

Диаграмма кодирования
