В данном упражнении выполняется настройка папки, предназначенной для хранения объектов, на которые ссылаются с помощью быстрых ссылок.
Папка быстрых ссылок на данные содержит все исходные чертежи и объекты быстрых ссылок на данные в проекте.
Доступ к инструментам управления проектом в Навигаторе
- Откройте чертеж Project Management-1.dwg, доступный в папке чертежей для учебных пособий.

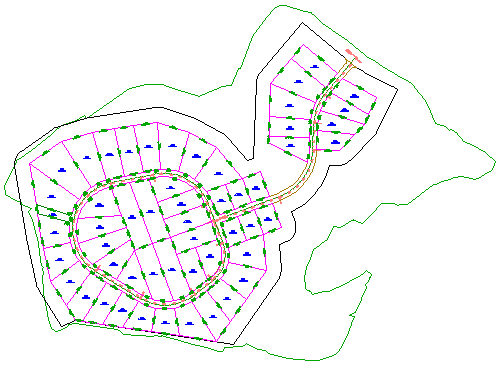

Этот чертеж содержит существующую поверхность грунта, трассы, представляющие осевые линии пересекающихся дорог, и объекты-участки, представляющие границы собственности. В следующих упражнениях Вам предлагается создать быстрые ссылки на данные для поверхности и трасс на чертеже, а затем создать на них ссылку на новом чертеже.
- В окне «Область инструментов» на вкладке «Навигатор» установите флажок «Главное представление».
Установка рабочей папки
- Щелкните правой кнопкой мыши коллекцию
«Быстрые ссылки на данные». Выберите «Задать рабочую папку».
Рабочая папка — это родительская папка, в которой сохраняются папки проекта. Для этого упражнения в качестве рабочей папки задается папка на жестком диске.
- В диалоговом окне Задать рабочую папку откройте папку проектов Civil 3D. Щелкните Выбрать папку.
Создание проекта с быстрыми ссылками на данные
- Щелкните правой кнопкой мыши коллекцию «Быстрые ссылки на данные». Нажмите «Создать папку проекта быстрых ссылок на данные».
Обратите внимание, что название выбранной рабочей папки отображается в поле «Рабочая папка».
- В диалоговом окне «Новая папка быстрых ссылок на данные» установите флажок «Применить шаблон проекта».
- В разделе «Папка шаблонов проекта» нажмите
.
- В диалоговом окне обзора папки шаблонов проекта выберите папку шаблонов проекта Civil 3D Project Templates. Щелкните Выбрать папку.
- В диалоговом окне «Новая папка быстрых ссылок на данные» задайте следующие параметры:
- «Имя»: Tutorial Data Shortcuts Project (Учебный проект быстрых ссылок на данные)
- «Применить шаблон проекта»: отмечено
- «Шаблон проекта»: выберите _Sample Project (Образец проекта)
- Нажмите «OK».
- С помощью Проводника Windows откройте папку проектов Civil 3D. Ознакомьтесь со структурой папок в папке «Tutorial Data Shortcuts Project» (Учебный проект быстрых ссылок на данные).
Структура папок предоставляет отдельные папки для быстрых ссылок на данные, исходных чертежей и других данных. В следующем упражнении объекты проекта сохраняются в этих папках.
Это типовая структура для проекта Autodesk Civil 3D. Папки предоставляются для многих типов документов, которые используются для проектов гражданского строительства.
Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Создание быстрых ссылок на данные.
