Упражнение 1. Сглаживание дуг характерных линий

В этом упражнении производится корректировка мозаичного представления дуг вокруг пандуса, что приводит к более точному представлению пандуса.

Изменение тесселяции дуги характерной линии

Прим.:

В этом упражнении используется чертеж Grading-6.dwg с изменениями, внесенными в ходе выполнения предыдущего упражнения. Можно также открыть чертеж Grading-7.dwg, расположенный в папке чертежей для учебных пособий.

1. Щелкните правый видовой экран, чтобы он стал активным.
2. Выберите вкладку Вид панель Визуальные стили раскрывающийся список Визуальные стили 3D-каркас.

   Триангуляция профилирования отображается при использовании стиля визуализации 3D-каркас. Целесообразно учитывать треугольники при использовании характерной линии для разбиения поверхности.

3. Выберите вкладку Главная панель Создать проектные данные раскрывающийся список Объект профилированияИнструменты профилирования найти.
4. На панели Инструменты профилирования выберите Свойства группы объектов профилирования.
   Прим.: Если отображается диалоговое окно «Выбор группы объектов профилирования», выберите площадку Grading - Building Pad и группу Slope Grading With Feature Lines, а затем нажмите «ОК». После этого снова щелкните значок «Свойства группы объектов профилирования».
5. В диалоговом окне Свойства группы объектов профилирования на вкладке Информация установите флажок Автоматическое создание поверхности.
6. В диалоговом окне Создание поверхности нажмите ОК.

   Для корректировки мозаичного представления дуги необходимо создать поверхность из группы объектов профилирования. Эта поверхность является временной. После корректировки мозаичного представления дуги поверхность будет удалена.

7. В диалоговом окне Свойства группы объектов профилирования на вкладке Информация задайте для параметра Шаг мозаичной структуры значение 1.000’. Нажмите Применить.
8. Снимите флажок Автоматическое создание поверхности. При поступлении запроса на удаление поверхности профилирования проекции откоса нажмите Да. Нажмите ОК.

   Теперь, после обновления мозаичного представления дуги, необходимо обновить площади заполнения объекта профилирования для применения нового параметра. Самый простой способ обновления площадей заполнения — использовать команду перемещения (ПЕРЕНЕСТИ) AutoCAD.

9. В командной строке введите ПЕРЕНЕСТИ.
10. Щелкните исходную, нижнюю характерную линию (строительная площадка синего цвета). Нажмите клавишу ENTER.
11. Снова нажмите ENTER для выбора предлагаемого по умолчанию перемещения.
12. Снова нажмите ENTER для принятия предлагаемого по умолчанию перемещения <0.0000, 0.0000, 0.0000>.

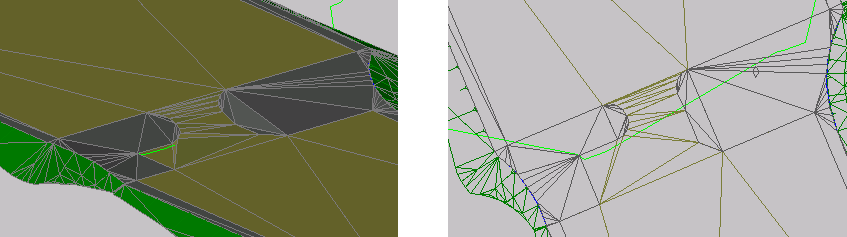

    Обратите внимание на то, что в левом видовом экране триангуляция дуг вдоль пандуса улучшилась.



Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Корректировка триангуляции объекта профилирования с помощью характерной линии.
