Вкладка «Компоненты» (диалоговое окно «Создание стрелки»)

Вкладка «Компоненты» используется для определения типа стрелки, которую необходимо создать, и других параметров.

Каталог компонентов

Каталог, который будет использоваться для создания стрелки. Выберите нужный каталог в раскрывающемся списке или нажмите , чтобы открыть диалоговое окно Каталог стрелок, в котором можно загрузить другой каталог. По умолчанию эти файлы хранятся в папке C:\ProgramData\Autodesk\C3D 2022\rus\Data\Railway Design Standards\Turnout\.

Тип стрелки

Тип железнодорожной стрелки.

• Простая

• Равносторонняя

• Внутри и по границе

• Комбинированный переезд

• Трехсторонняя стрелка


Фильтр (угол, прямая)

Угол стрелки. Чем меньше угол, тем более плавные стрелки создаются.

Модель

Модель стрелки. Доступные модели с заданным углом в файле каталога железнодорожных стрелок отображаются в раскрывающемся списке.

Направление

Направление (вперед или назад) в соответствии с пикетами трассы. После создания стрелки можно скорректировать направление и сторону с помощью ручки. Дополнительные сведения см. в разделе Редактирование железнодорожных стрелок с помощью ручек.

Сторона трассы

Сторона трассы у стрелки (слева или справа) в соответствии с пикетами трассы. После создания стрелки можно скорректировать сторону с помощью ручки.

Прим.: Параметр «Сторона трассы» влияет на параметр «Сторона стрелки» (видимый и редактируемый на итоговой палитре свойств стрелки) в зависимости от настройки параметра «Направление стрелки».

• Если направление стрелки — «Вперед», выбранная сторона трассы будет соответствовать стороне стрелки («Слева» для «Слева» или «Справа» для «Справа»).
• Если для параметра «Направление стрелки» выбрано значение «Назад», выбранная сторона трассы приведет к противоположному значению для стороны стрелки («Слева» для «Справа» или «Справа» для «Слева»).

Для меток стрелок доступны параметры «Сторона трассы» и «Сторона стрелки».

Точка вставки

Точка вставки стрелки.

• Соединение рамного рельса
• Вход на стрелку
• Точка пересечения
• Корень крестовины на главной
• Корень крестовины на отклоняющейся

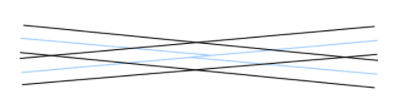

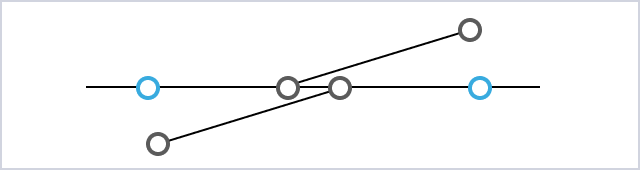

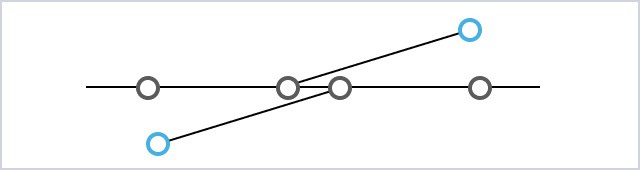

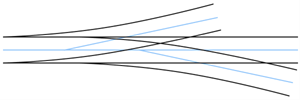

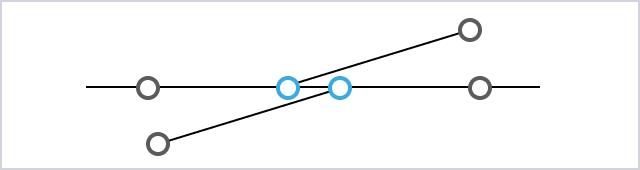

Тип стрелки	Соединение рамного рельса	Вход на стрелку	Точка пересечения	Корень крестовины на главной	Корень крестовины на отклоняющейся
Простая
Равносторонняя
Внутри и по границе
Комбинированный переезд
Трехсторонняя стрелка

Параметры

Дополнительные параметры стрелки.

• Проектная скорость
• Тип кривой на съезде: эти значения меняются в зависимости от того, какие компоненты доступны в каталоге железнодорожных стрелок. Например, могут быть доступны следующие типы: «Нет», «Прямая», «Кривая» и «Обратная кривая».
• Увеличение длины: увеличение длины прямой линии после кривой на съезде на заданную величину.
