Сведения об усовершенствованиях видов профилей.
Новые возможности версии 2025.2
Теперь для дополнительной трассы можно отобразить информацию об области данных профиля возвышения наружного рельса.
- Добавлено свойство «Трасса 2» для отображения информации о дополнительной трассе в области данных возвышения наружного рельса.
- Добавлено свойство «Максимальное расстояние смещения» в качестве диапазона для ограничения дополнительной трассы, отображаемой в области данных возвышения наружного рельса.
- Добавлена возможность маркировки критических пикетов возвышения наружного рельса в области данных возвышения.
Дополнительные сведения о редактировании компонентов метки см. в разделе Вкладка «Компоновка» (диалоговое окно «Создание стиля метки»).
- Появилась возможность добавлять диаграммы и засечки для критических точек возвышения наружного рельса и критических точек трассы в области данных.
- Появилась возможность добавлять диаграммы для примененного возвышения наружного рельса и равновесного возвышения наружного рельса в области данных.
- Добавлена возможность маркировки спроецированных пикетов основной трассы в области данных возвышения наружного рельса.
- Сопоставленный пикет основной трассы — начало
- Сопоставленный исходный пикет основной трассы — начало
Дополнительные сведения о редактировании компонентов метки см. в разделе Вкладка «Компоновка» (диалоговое окно «Создание стиля метки»).
- Добавлена поддержка API для обновленных рабочих процессов, связанных с областями данных дополнительных трасс.
Дополнительные сведения см. в разделе Добавление областей данных в вид профиля.
Версия 2025.1

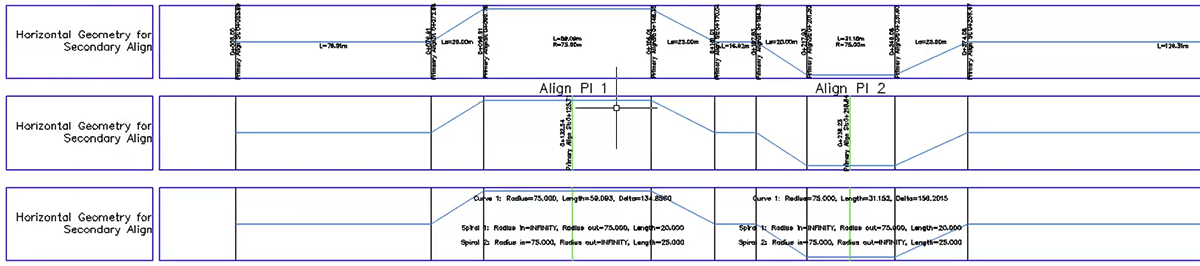

- Добавлены новые параметры областей данных горизонтальной геометрии для отображения и маркировки информации о дополнительной трассе.

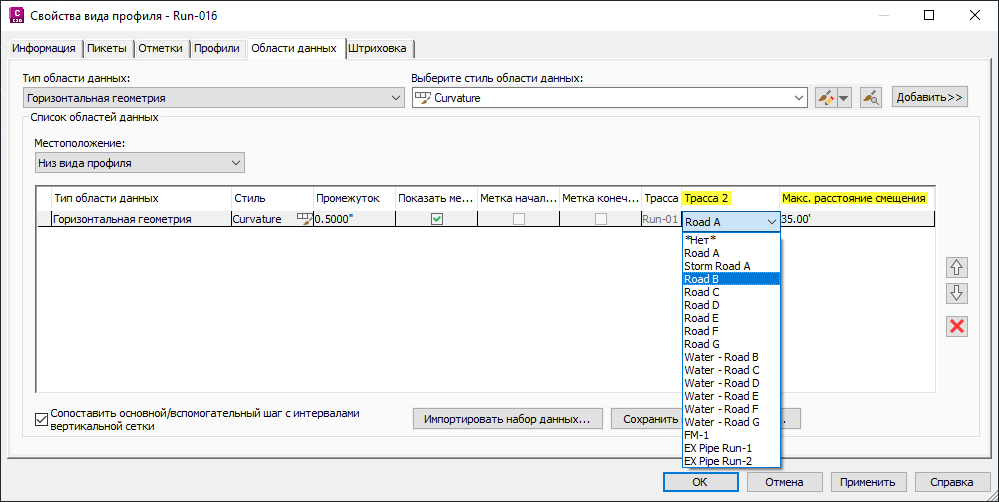

- Добавлено свойство «Трасса 2» для отображения информации о дополнительной трассе.
Прим.: Трассу 2 также можно выбрать при создании видов профиля.
- Добавлено свойство «Максимальное расстояние смещения» в качестве диапазона для ограничения дополнительной трассы, отображаемой в области данных.
- Добавлена возможность маркировки спроецированных пикетов основной трассы в области данных.
- Компоненты текста для касательной, кривой и переходной кривой
- Сопоставленный пикет основной трассы — начало
- Сопоставленный пикет основной трассы — конец
- Компоненты текста для точки пересечения
- Сопоставленный пикет основной трассы в расширенном пикете ТП
- Сопоставленный пикет основной трассы в исходном расширенном пикете
Дополнительные сведения о редактировании компонентов метки см. в разделе Вкладка «Компоновка» (диалоговое окно «Создание стиля метки»).
- Компоненты текста для касательной, кривой и переходной кривой
- Добавлена возможность задания имени дополнительной трассы в качестве названия области данных. В редакторе компонентов текста имеются два параметра.
- Родительская трасса
- Трасса в плане — Имя трассы 2
- Добавлено свойство «Трасса 2» для отображения информации о дополнительной трассе.
Дополнительные сведения см. в разделе Добавление областей данных в вид профиля.
