Сведения об усовершенствованиях рабочих процессов для железных дорог.
Новые возможности версии 2025.2
- Чтобы облегчить работу проектировщиков железнодорожных путей в Великобритании и Франции и обеспечить соответствие их стандартам проектирования, параметр «Откос/уклон» в параметрах среды теперь имеет форматы (длина) и (мм на м, мм/м) для параметров градиента возвышения наружного рельса в табличном редакторе возвышения наружного рельса.
Дополнительные сведения см. в разделе Вкладка «Параметры среды» (диалоговое окно «Параметры чертежа»).
- Добавлены новые параметры возвышения наружного рельса для меток Civil 3D. Дополнительные сведения о редактировании компонентов метки см. в разделе Вкладка «Компоновка» (диалоговое окно «Создание стиля метки»).
- Метки и выражения данных о возвышении наружного рельса
- Радиус кривой
- Градиент равновесного возвышения наружного рельса
- Вертикальная скорость равновесного возвышения наружного рельса
- Градиент недостаточности возвышения наружного рельса
- Вертикальная скорость недостаточности возвышения наружного рельса
- Интенсивность ускорения возвышения наружного рельса
- Коэффициент возвышения наружного рельса
- Метки и выражения критических точек возвышения наружного рельса
- Радиус кривой
- Градиент равновесного возвышения наружного рельса
- Вертикальная скорость равновесного возвышения наружного рельса
- Градиент недостаточности возвышения наружного рельса
- Вертикальная скорость недостаточности возвышения наружного рельса
- Интенсивность ускорения возвышения наружного рельса
- Коэффициент возвышения наружного рельса
- Область данных возвышения наружного рельса для видов профиля
- Градиент равновесного возвышения наружного рельса
- Вертикальная скорость равновесного возвышения наружного рельса
- Градиент недостаточности возвышения наружного рельса
- Вертикальная скорость недостаточности возвышения наружного рельса
- Интенсивность ускорения возвышения наружного рельса
- Коэффициент возвышения наружного рельса
- Область данных горизонтальной геометрии для переходных кривых на видах профиля
- Градиент равновесного возвышения наружного рельса
- Вертикальная скорость равновесного возвышения наружного рельса
- Градиент недостаточности возвышения наружного рельса
- Вертикальная скорость недостаточности возвышения наружного рельса
- Метки и выражения данных о возвышении наружного рельса
- В табличном редакторе возвышения наружного рельса для расчета возвышения наружного рельса добавлены новые параметры для трассы в плане. Здесь представлен обзор необходимых параметров для проектирования железных дорог, связанных с такими расчетами.
- Интенсивность ускорения возвышения наружного рельса (м/с^3 или фут/с^3)
- Коэффициент возвышения наружного рельса
Дополнительную информацию см. в разделе Диалоговое окно «Табличный редактор возвышения наружного рельса».
- Добавлена поддержка API для параметров «Интенсивность ускорения возвышения наружного рельса» и «Коэффициент возвышения наружного рельса».
- Расширена поддержка параметров возвышения наружного рельса в API структуры RailCANTInfo.
- Добавлена команда CheckTurnoutCatalog для проверки ошибок синтаксиса или конфигурации в файлах стандартов стрелок. Дополнительные сведения о командах для работы со стрелками см. в разделе Справочник по командам для работы с железнодорожными стрелками.
Новые возможности версии 2025.1

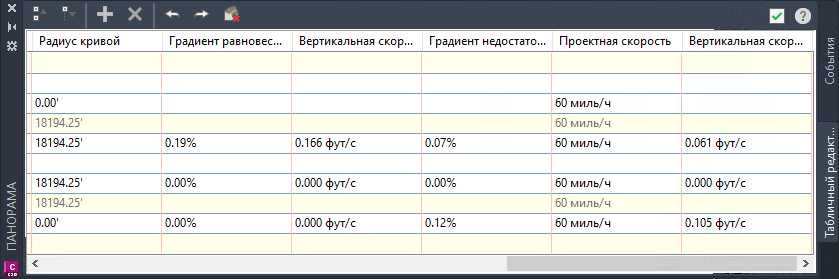

- В табличном редакторе возвышения наружного рельса для расчета возвышения наружного рельса добавлены новые параметры для трассы в плане. Здесь представлен обзор необходимых параметров для проектирования железной дороги, связанных с такими расчетами.
- Радиус кривой
- Градиент равновесного возвышения наружного рельса
- Вертикальная скорость равновесного возвышения наружного рельса
- Градиент недостаточности возвышения наружного рельса
- Проектная скорость
- Вертикальная скорость недостаточности возвышения наружного рельса
Дополнительную информацию см. в разделе Табличный редактор возвышения наружного рельса.
- Изменен параметр «Сторона» для стрелок, что позволяет повысить качество документации по проектированию железных дорог.
- В диалоговом окне «Создать стрелку» параметр «Сторона» теперь называется «Сторона трассы» для повышения точности.
- Свойство «Сторона стрелки» доступно на палитре свойств объекта и в редакторе компонентов текста диалогового окна «Создание стиля метки» для стрелки.
Дополнительные сведения см. в разделе Вкладка «Компоненты» (диалоговое окно «Создание стрелки»).
Добавлена поддержка создания переходных кривых в отклоняющихся трассах стрелок. Оптимизация включает:
- простую переходную кривую по длине/радиусу;
- простую переходную кривую по точке прохождения;
- составные переходные кривые.
