Можно экспортировать файл RFA, IFC или ADSK, содержащий модель, данные о соединительном элементе, OmniClass и другую необходимую информацию, для передачи в программы AutoCAD MEP и Revit MEP.
Новые возможности версии 2025
- Выберите на ленте вкладку «Среды»
панель «Начать» «Компоненты BIM».
- Выберите на ленте вкладку «Компоненты BIM» панель «Управление» «Экспорт составных частей»
.
Прим.: Если модель сложная или содержит много компонентов, вам будет предложено создать упрощенную версию. Это рекомендуется делать при экспорте модели семейства Revit (RFA). Нажатие кнопки «Да» завершает команду «Экспорт составных частей» и активирует команду «Упростить». Сведения о создании упрощенных деталей из сборок см. в разделе Создание упрощенной детали на основе сборки. - Задайте тип файла.
- Файл семейства Revit (RFA) — выбрано по умолчанию
- Файл IFC2x3 (IFC)
- Файлы Autodesk Exchange (ADSK)

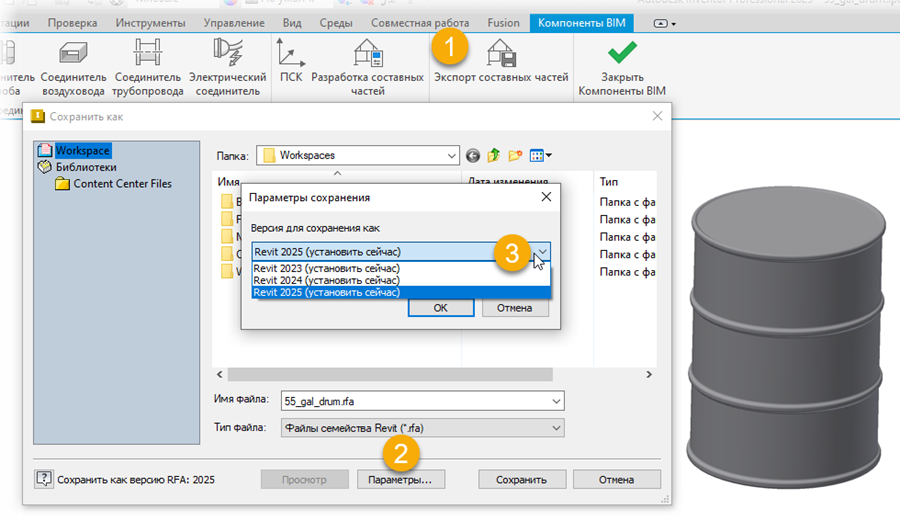

- Для файлов RFA можно указать версию Revit (2023 или более позднюю), в которой требуется вывести файл (необязательно). В диалоговом окне «Сохранить как» нажмите «Параметры» и в разделе «Параметры сохранения» выберите версию Revit для файла RFA.
Прим.: Если соответствующая версия Revit Core Engine (RCE) не установлена, появится запрос на ее установку. Если вы согласны установить соответствующую версию RCE, окно команды «Экспорт составных частей» закроется и начнется установка. Во время установки можно продолжать работу в Inventor. После завершения установки можно активировать команду «Экспорт составных частей» (см. этап 2 выше). Эта возможность была добавлена в Inventor 2023. - По завершении нажмите «Сохранить».
