Диалоговое окно "Стиль освещения"

Создание и редактирование стилей освещения в среде моделей и отдельных источников света в этих стилях.

Новые возможности версии 2024

При изменении параметров стиля освещения этот стиль копируется в документ, и все изменения обрабатываются локально в документе. Если изменения необходимо передать другим пользователям Inventor, то стиль освещения сохраняется в библиотеку, заменив собой существующий стиль, или ему присваивается другое имя, после чего он сохраняется в библиотеке как новый стиль.

Доступ

Выберите вкладку «Вид» панель «Представление модели» список «Стиль освещения» «Параметры» (в нижней части окна).

Выберите вкладку «Управление» панель «Стили и стандарты» «Редактор стилей» и при необходимости разверните узел «Освещение».

Разверните папку «Освещение» и отобразите стили освещения. Выберите стиль освещения и измените его параметры в соответствии со своими потребностями. Стили освещения среды могут содержать направленные источники света. Стили направленного освещения не содержат источник освещения среды.

Вкладка диалогового окна «Среда»

Показать изображение сцены

Задание изображения среды для отображения в качестве фонового изображения.

Прим.: Местоположение модели в изображении среды базируется на нулевой плоскости. Можно использовать настройки нулевой плоскости, чтобы изменить местоположение изображения относительно модели.
Прим.: Для отображения исходного изображения в качестве фона аппаратное обеспечение должно отвечать определенным требованиям.
Выгрузить изображение
Вызов диалогового окна источника изображения, в котором можно найти и выбрать предпочтительное изображение с расширенным динамическим диапазоном (HDR) для использования при освещении сцены. Пользовательские изображения автоматически копируются в папку среды.
Прим.: Для сохранения и извлечения изображений выберите «Параметры приложения» «Файл» Папка среды.
Экспозиция

Увеличивает или уменьшает яркость источника света в сцене.

Зависимость вращения

Настраивает ориентацию среды вокруг модели.

Масштаб

Устанавливает коэффициент масштаба для изображения и трехмерной фоновой геометрии.

Диалоговое окно "Освещение"

В стиле можно использовать до 4 источников света.

№ источника света

Редактирование свойств выбранного источника света.

  • Цвет — щелкните цветной квадратик, чтобы изменить цвет источника света.
  • Яркость — используйте регулятор для увеличения или уменьшения интенсивности выбранного источника света.
  • Относительное движение
    • На основе камеры — настройка ассоциативной связи между выбранным источником света и камерой вида. Результат похож на движение по помещению с видеокамерой, чей источник света включен.
    • На основе ViewCube — настройка ассоциативной связи выбранного источника света с инструментом ViewCube (Видовой куб). Освещение определяется сценой, а источники света вместе с камерой не перемещаются. При переопределении инструмента ViewCube (Видовой куб) соответственно новому положению изменяется и направление источника света.
    Совет: Команды «На основе камеры» и «На основе ViewCube» позволяют сочетать два параметра в одном стиле освещения.

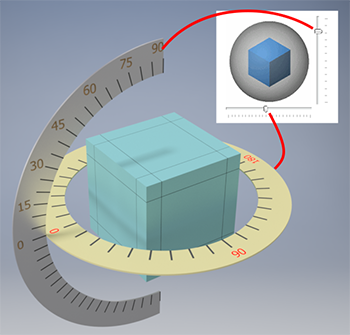

    • Команда «По азимуту» (в Inventor Studio она называется «Долгота») задает положение источника света путем его поворота относительно вертикальной оси.
    • Команда «Высота» (в Inventor Studio она называется «Широта») задает положение источника света путем его поворота относительно горизонтальной оси.
Все источники света (только направленные)

Параметры, влияющие на все направленные источники света в стиле. Значения применяются одинаково к каждому источнику света.

  • Яркость

    Задание интенсивности направленных источников света в стиле. Регулировка интенсивности выполняется с помощью регулятора.

  • Контрастность

    Установка уровня рассеянного света, определяющего уровень контраста между освещенными и не освещенными областями грани. Для увеличения контрастности переместите регулятор влево, для уменьшения — вправо.

Диалоговое окно "Тени"

Источник тени
Задайте ориентацию тени по направлению, по световому объекту или по источнику освещения среды.
Тени на земле и тени объектов
Параметр Плотность управляет затемнением теней. Значение следует увеличить, чтобы затемнить тени.
Параметр Мягкость управляет рассеиванием тени или качеством определения теней. Чем выше значение параметра, тем больше смягчение теней. Четкие тени — например, под лампой или солнечным светом. Чтобы увеличить четкость тени, следует постепенно увеличивать значение.
Естественные тени
Управление объемом теней в углах и полостях. Данная функция используется для визуального выделения переходов при изменении форм.

Импорт

Импортировать стили освещения можно с помощью кнопки соответствующей команды в нижней части области списка. Стиль освещения добавляется в список локальных стилей в документе. Чтобы добавить локальный стиль в библиотеку, щелкните его правой кнопкой мыши и выберите "Сохранить в библиотеку стилей"

Команды контекстного меню
