Работа с гранями из листового металла

Можно использовать команду "Грань" для создания грани на основе эскизного профиля. В качестве профиля можно использовать общий эскиз.

Новые возможности версий 2019, 2025

Форма элемента определяется формой эскиза и любыми сгибами или стыками между новой гранью из листового металла и существующими гранями из листового металла. При необходимости в качестве профиля для грани можно использовать общий эскиз .

Параметры стилей листового металла по умолчанию можно изменить на панели свойств «Грань» во время создания грани из листового металла. Эти параметры задают метод развертывания и параметры просечек между гранями.

Создание грани из листового металла.

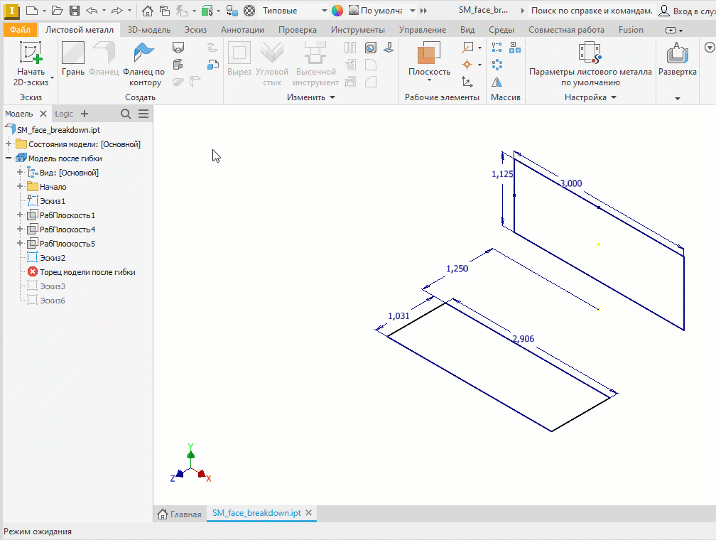

Добавьте толщину к профилю эскиза, чтобы создать грань листового металла. Ниже показано создание базового элемента и отдельной грани из листового металла.

Первый создаваемый элемент является базовым элементом. Для последующих граней, если одна линия в контуре совпадает с уже существующей кромкой листового металла, автоматически создается сгиб.

Прим.: Определенные параметры относятся к базовому элементу. Последующие элементы грани имеют дополнительные параметры сгиба и кромки, недоступные для базового элемента.

1. Постройте профиль, представляющий форму грани, которую необходимо создать.
2. Выберите на ленте вкладку «Листовой металл» панель «Создать» «Грань» . Выбор геометрии ввода автоматически включается при запуске команды.
3. Геометрия ввода
   • Если доступен только один замкнутый профиль, то он выбирается автоматически.
   • Если имеется несколько замкнутых контуров, выберите профиль для грани листового металла.
4. Режим определяет место создания твердотельной геометрии относительно плоскости эскиза. Стрелка на грани указывает выбранное направление.
   • По умолчанию. Направление толщины грани задается программой.
   • Обращено. Направление толщины материала к другой стороне выбранного профиля.
   • Симметрично. Равномерное смещение толщины материала в обе стороны от выбранного профиля.
5. Вывод
   • Логическое выражение. Отображается, если в модели существует другое тело.
     • Соединение. Новая грань становится частью выбранного тела.
     • Новое тело. Создание тела отдельно от других.
   • Тела. При наличии нескольких тел из листового металла отображается селектор, позволяющий выбрать нужное тело.
   • Имя тела. Указание имени создаваемого тела (новое имя или значение по умолчанию).
   • Правило для ЛМ. Правило обработки деталей из листового металла (выбор правила или правило по умолчанию).
6. Выполните одно из следующих действий:
   • Нажмите «OК», чтобы создать грань и закрыть окно.
   • Если требуется создать дополнительные грани из листового металла, нажмите «Применить».

Добавление граней к существующим телам

На панели «Свойства листового металла» отображаются дополнительные параметры при добавлении граней к существующим элементам из листового металла. Одиночные сгибы создаются по умолчанию при использовании команды «Грань».

1. Постройте профиль, представляющий форму грани, которую необходимо создать.
2. Выберите на ленте вкладку «Листовой металл» панель «Создать» «Грань» . Выбор геометрии ввода автоматически включается при запуске команды.
3. Геометрия ввода
   • Если доступен только один замкнутый профиль, то он выбирается автоматически.
   • Если имеется несколько замкнутых контуров, выберите профиль для грани листового металла.
4. Режим определяет место создания твердотельной геометрии относительно плоскости эскиза.
   • По умолчанию. Направление толщины грани задается программой.
   • Обращено. Направление толщины материала к другой стороне выбранного профиля.
   • Симметрично. Равномерное смещение толщины материала в обе стороны от выбранного профиля.
5. Вывод
   • Логическое выражение: Соединение. Новая грань становится частью выбранного тела.
   • Тела. При наличии нескольких тел из листового металла отображается селектор, позволяющий выбрать нужное тело.
   • Сгиб ребер. Выбор параллельного ребра на теле в месте соединения новой грани. Если профиль проходит не по существующему ребру или несколько линий в профиле совпадают с существующей гранью, выберите ребро.
   • Удлинение грани. отображается, если ребра профиля грани и тела не совпадают. Выберите один из следующих параметров.
     • Повторять форму. Удлинение формы существующих и/или новых граней вдоль боковых ребер в соответствии с выбранными параметрами.
     • Однородное. Удлинение формы новой грани в соответствии с выбранными параметрами.
   • Двойной сгиб. Отображается, если грани листового металла параллельны, но не компланарны. Нажмите ребро на существующей грани, к которой присоединяется сгиб. Затем укажите способ создания двойного сгиба между гранями листового металла. Доступные варианты:
     • Фиксированные ребра
     • Полный радиус
     • 45 градусов
     • 90 градусов
   • Отразить фиксированные ребра. Этот вариант следует выбрать, чтобы обрезать или удлинить выбранное ребро, пока другое зафиксировано. Если не выбрано, ребра обрабатываются в обратном порядке.

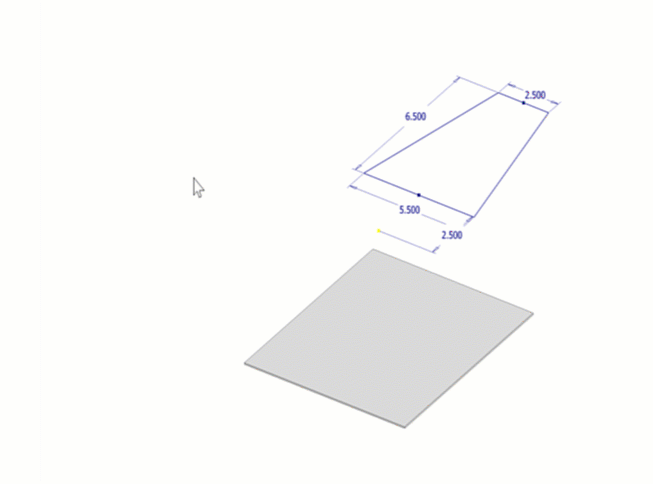

   На следующем изображении показаны различные параметры вывода.


6. Свойства сгиба

   Использование стандартных значений по умолчанию. Можно применить пользовательские правила или ввести значение для переопределения правила.

   • Радиус сгиба. Выполните одно из следующих действий:
     • Примите радиус сгиба по умолчанию, заданный в активном стиле листового металла.
     • Введите значение или в раскрывающемся списке выберите «Измерить», «Показать размеры» или «Список параметров».
   • Правило развертывания. Задание правила развертывания, которое будет применено к сгибам.
   • Форма просечки. Выбор используемой формы просечки под сгиб. Доступные варианты:
     • По умолчанию (прямоугольная)
     • Рваная
     • Круглая
     • Прямая
     Форма просечки по умолчанию отображается на основе выбранной формы просечки. Значения по умолчанию зависят от правила обработки деталей из листового металла, но их можно переопределить. Поля правила:

     • Ширина просечки
     • Глубина просечки
     • Минимальный остаток
   • Переходная область. Определение условия геометрии сгиба для отображения в развертке. Доступные варианты:
     • По умолчанию (нет)
     • Нет
     • Пересечение
     • Прямая линия
     • Дуга
     • Без высечки
7. Выполните одно из следующих действий:
   • Нажмите «OК», чтобы создать грань и закрыть окно.
   • Если требуется создать дополнительные грани из листового металла, нажмите «Применить».
