Удаление или замена граней

Новые возможности версий 2021, 2024.1

Удаление граней из деталей

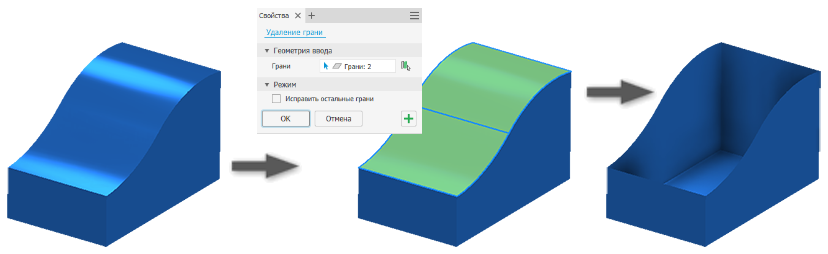

1. Выберите вкладку «3D-модель» панель «Изменить» «Удалить грань» .
2. При запуске команды активируется средство выбора «Грани».
   • Выберите одну или несколько удаляемых граней. Можно сначала выбрать грани, а потом запустить команду.
   • Щелкните значок , затем в графическом окне выберите отдельные грани, выступы или полости, которые требуется удалить.
     Совет: Щелкните и перетащите указатель, чтобы выбрать сразу несколько объектов секущей рамкой.

3. (Необязательно) При удалении отдельных граней выберите «Исправить остальные грани», чтобы исправить разрывы путем удлинения примыкающих граней до их пересечения.
   Прим.: Параметр «Исправить остальные грани» запоминается и применяется при следующем использовании команды «Удалить грань».
4. Нажмите кнопку «ОК» для завершения задачи. Если требуется продолжить выполнение команды, нажмите кнопку «Применить» .

Дополнительные сведения об использовании панелей свойств см. в разделе Панели свойств.

Замена граней в деталях

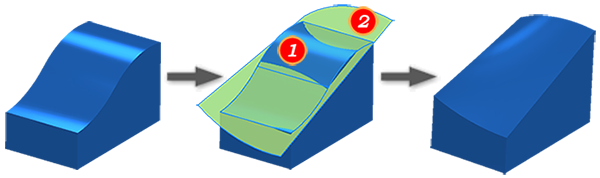

Вы можете заменить одну или несколько граней детали гранью твердого тела, поверхностью, сшивкой, одной или несколькими рабочими плоскостями.

Деталь удлиняется или сокращается до пересечения с новой поверхностью. Новая грань обрезается по границам детали.

1. Выберите вкладку «3D-модель» панель «Поверхность» «Заменить грань» .
2. В диалоговом окне «Заменить грань» щелкните «Существующие грани» и выберите одну или несколько граней детали, которые требуется заменить, в графическом окне.
   Совет: Чтобы автоматически выбрать все смежные неразрывные грани, установите флажок "Автоматическое формирование цепочки граней".
3. Щелкните "Новые грани" и выберите грань твердого тела, поверхность, сшивку или одну или несколько рабочих плоскостей.
4. Нажмите "OK".
