Импорт данных IFC в качестве модели AnyCAD

Сведения о различных способах импорта данных IFC в проекты Inventor.

Новые возможности версии 2025

Доступ

Доступ к функциям импорта файлов САПР:

• «Главная»  Открыть
• «Файл»  «Открыть»  Открыть
• «Файл»  «Открыть»  Импорт файлов САПР
• Панель быстрого доступа  Открыть
• «Новая деталь»  вкладка «Управление»  панель «Вставка»  Импорт
• Перетащите файл IFC в строку заголовка окна Inventor или в рабочую (графическую) область.
• Вкладка «Сборка» в документе сборки  панель «Компоненты»  Вставить импортированные файлы САПР

Можно добавить дополнительные компоненты IFC в существующую модель Inventor IFC.

Импорт данных IFC

1. Рабочий процесс аналогичен созданию наборов данных из файла IFC или размещению дополнительных компонентов IFC в модели с существующими компонентами IFC. Существует небольшая разница:
   • Новая модель. На панели быстрого доступа или на вкладке «Главная» нажмите Открыть. Или используйте одну из других точек доступа.
   • Добавление в существующую модель. Выберите вкладку Сборка  панель «Компонент»  разверните раскрывающийся список «Разместить» и нажмите «Вставить импортированные файлы САПР».
2. В диалоговом окне Открыть:
   • В поле Тип файла выберите «Файлы IFC (*.ifc; *.ifcXML; *.ifcZIP)».
   • Найдите и выберите модель IFC, которую требуется импортировать.
   • Нажмите Открыть. Это действие зависит от размера файла: чем больше файл, тем дольше он будет открываться.
3. В диалоговом окне Импорт:
   1. Вкладка Параметры
      • Тип импорта

        Выберите «Ссылочная модель» или «Преобразовать модель».

        • Ссылочная модель
          • Ассоциативность с исходной моделью IFC сохраняется. При изменении модели IFC в модель Inventor поступает уведомление, и пользователь решает, стоит ли обновлять модель.
          • Доступно только для чтения. Изменения в исходную модель IFC необходимо вносить в приложении, в котором был создан файл IFC.
          • При помощи импортированной модели можно:
            • Наложить зависимости на компоненты Inventor в соответствии с геометрией.
            • Проецировать геометрию на другие модели Inventor.
            • Скрывать компоненты.
            • Подавлять или разрывать связи между исходным и ссылочным файлами.
            • Изменять свойства Inventor и копировать свойства AEC.
            • Переопределять поля спецификации.
        • Преобразовать модель
          • Для элементов IFC создаются соответствующие нативные файлы Inventor. Их можно свободно изменять и удалять.
          • Ассоциативность с исходными данными не сохраняется. Изменения, вносимые в исходный файл IFC, не отражаются в модели.
      • Метод импорта
        • Мультидеталь. Импорт элементов IFC в виде отдельных тел, которые объединяются для создания одной модели. Свойства не импортируются. Тела помещаются в папки в соответствии с классом IFC.
        • Сборка. Импорт элементов IFC в виде отдельных документов Inventor. Свойства можно импортировать. Для ссылочных моделей документы хранятся в файле сборки и доступны только в нем.
        • Как сеть. Выберите этот параметр, чтобы импортировать данные IFC как объекты-сети. В противном случае объекты импортируются в соответствии с определением данных IFC, как в случае с телами, поверхностями или сетями. В случае с большими наборами данных сеть может ускорить процесс импорта.
        • Импорт свойств
          • Как параметры: сохранение свойств IFC в качестве параметров Inventor и свойств экземпляра для каждого элемента. Способы доступа к свойствам отличаются для ссылочных и преобразованных моделей.
            • Для доступа к параметрам и свойствам ссылочных моделей щелкните правой кнопкой мыши узел обозревателя компонентов и выберите в меню пункт Свойства AEC. Свойства экземпляра доступны только для узлов верхнего уровня в ссылочных моделях.
            • Для преобразованных моделей используйте команду «Параметры» , чтобы получить доступ к параметрам. Используйте команду «Свойства экземпляра» для доступа к свойствам элемента.
          • Как пользовательские свойства Inventor: возможность пометить импортированные параметры для экспорта в качестве пользовательских свойств Inventor. Эти свойства доступны в диалоговом окне «Свойства Inventor» на вкладке «Прочие».
          Прим.: Пустые параметры, папки свойств и поля в файле IFC не импортируются. Если впоследствии поля и папки будут заполнены, то ссылочная модель будет обновлена с учетом изменений.
      • Единицы измерения длины в Inventor

        Укажите единицы измерения документа для использования при импорте. Типы единиц: из источника, дюймы, футы, сантиметры, миллиметры, метры, микроны.

      • Сводка импорта
        • Варианты, выбранные в разделах диалогового окна, отображаются в виде значков в сводке.
          Например: в следующей сводке выбранные параметры для активного импорта представлены в таком виде: 1) преобразованы, 2) как сборка с компонентами, 3) с параметрами IFC, 4) помечены для экспорта и отображаются как пользовательские свойства Inventor. Если импортируется сеть, отображается дополнительный значок.


        • После загрузки модели в поле Включенные элементы отображается количество элементов, которые будут импортированы как детали Inventor.
   2. Вкладка Классы

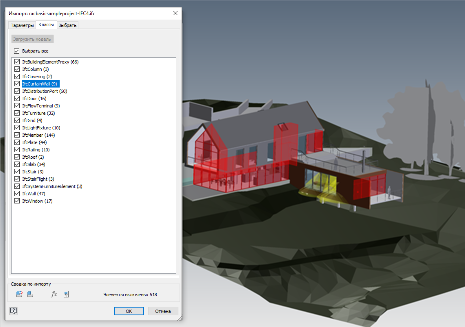

      Вкладка Классы позволяет использовать классификации IFC для включения элементов в импорт и их исключения из него.

      Нажмите Загрузить модель, чтобы предварительно просмотреть модель в рабочей (графической) области. Отобразится список импортируемых классов IFC в алфавитном порядке.

      По умолчанию выбраны все классы. При отмене выбора класса из импорта исключаются все элементы этого класса. При отмене выбора классов количество элементов обновляется.


      Совет: Используйте этот параметр для удаления всех элементов ненужных классов.
   3. Вкладка Выбор

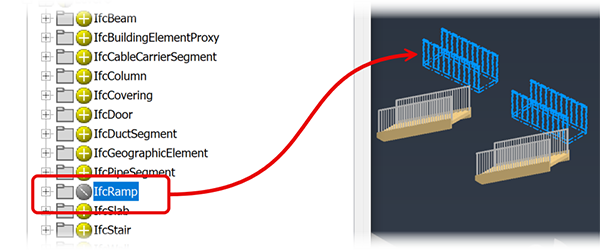

      Здесь также доступен параметр Загрузить модель. Элементы отображаются в иерархическом порядке со значком «Включить» , указывающим на то, что элементы включены в импорт. При нажатии значка состояние «Включить» меняется на «Исключить» . Все элементы, содержащиеся в сборке, папке или элементе, исключаются из импорта. Это позволяет импортировать только нужные элементы. Еще раз нажмите значок, чтобы отменить исключение.

      Совет: Объединение возможностей вкладок «Классы» и «Выбор» позволяет импортировать только то, что необходимо для проекта. Вкладка «Классы» подходит для массового удаления ненужной геометрии, а вкладка «Выбор» позволяет точно настроить результат импорта.

      В следующем примере показано исключение набора врезаний.


4. Нажмите ОК. Файл импортируется как узел. В сборку Inventor можно вставить как один, так и несколько экземпляров модели.
   Прим.: Если при импорте возникает ошибка, отображается журнал преобразования с описанием возникшей проблемы.
   .

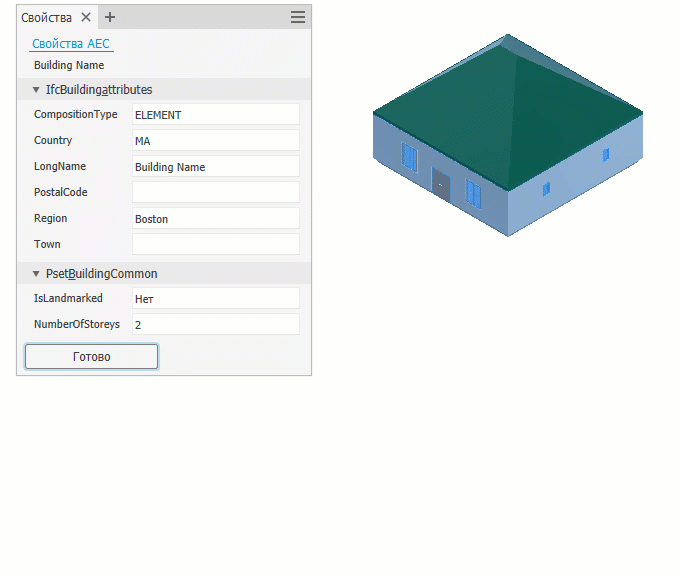

Свойства AEC

Это свойства IFC, которые импортируются как свойства AEC, если выбран вариант Как параметры. Свойства:

• Доступны только для чтения.
• Отображаются на панели «Свойства AEC».
• Значения можно копировать и вставлять там, где это необходимо.
• Если используется то же имя, что и у свойства Inventor, укажите префикс IFC_, чтобы обозначить свойство IFC.
• Обновляются с учетом изменений в файле IFC. Изменения вносятся в приложении для разработки файлов IFC.

Для доступа к свойствам AEC выполните следующие действия.

1. В обозревателе модели разверните узел импортированной модели, чтобы найти элемент, свойства которого требуется посмотреть, или используйте поиск в обозревателе.
2. Щелкните правой кнопкой мыши узел обозревателя и в нижней части контекстного меню выберите Свойства AEC.
3. Кроме того, можно включить функцию «Выбрать приоритет детали» и в рабочей области выбрать деталь.

Обновление ссылочных моделей

В следующих случаях возле узла обозревателя появляется значок молнии, уведомляющий пользователя об обновлении.

• Исходные данные IFC изменены.
• Изменены компоненты Inventor, используемые в сборке.

При появлении значка молнии запустите команду Локальное обновление, чтобы применить все изменения, находящиеся на рассмотрении, включая данные IFC и компоненты Inventor. Обновления могут затронуть связанные элементы, такие как зависимости и адаптивные детали.

Прим.: Процесс обновления может занять некоторое время. Обычно продолжительность обновления приблизительно соответствует длительности исходной операции импорта.

Редактирование параметров импорта ссылочной модели

В любой момент после завершения импорта можно отредактировать параметры импорта.

В обозревателе модели щелкните правой кнопкой мыши узел модели IFC и выберите нужное действие.

• Изменить импорт. Отображение панели «Импорт» и вариантов изменения, доступ к вкладкам «Классы» или «Выбор» и изменение выбранных компонентов.
• Подавить связь. Приостановление обновлений из исходной модели. Для возобновления обновления щелкните правой кнопкой мыши узел обозревателя импорта и выберите Восстановить подавленную связь.
• Разорвать связь. Прерывание связи с исходной моделью. Внутренние файлы сохраняются как внешние, благодаря чему импорт выполняется так же, как при использовании параметра «Преобразовать». Модель больше не связана с источником, и обновления из источника больше не выполняются.
