Диалоговые окна построения

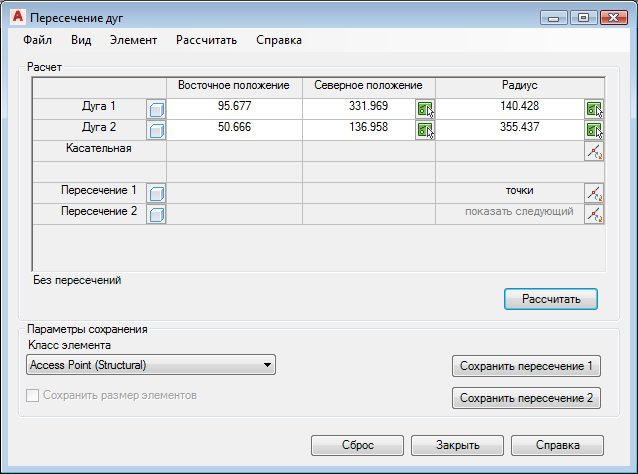

В диалоговом окне "Пересечение дуг" отображаются средства управления диалоговыми окнами и компоненты для команд построения и расчета.

Прим.: Для отраслевых моделей .

Диалоговое окно "Построение"

Белое текстовое поле

Доступно для редактирования значений.

Серые текстовые поля

Отображение результатов расчетов.

Контекстные меню

Для просмотра контекстного меню щелкните правой кнопкой мыши в любом текстовом поле диалоговых окон построения.

Список "Класс элементов"

Определение класса элементов для рассчитываемого объекта (класс точечного элемента или линии). В этом списке отображаются все необходимые классы элементов рабочего пространства, например класс точечного элемента, если результатом является точка.

Выбор элемента на чертеже. При щелчке этого значка фокус перемещается на карту. С помощью этого значка также можно измерять расстояния (за исключением углов и ортогональных проекций).

Значок обращения. В зависимости от контекста эта команда позволяет выполнить следующие операции:

изменение ориентации элемента;

переключение между двумя возможными результатами;

изменение алгебраического знака.

Выделение результата или вспомогательного элемента.

Сдвиг по оси абсцисс. Изменение или определение значения абсциссы на чертеже.

Новый

Сброс всех значений и запуск нового расчета. Фокус перемещается на карту, и выводится сообщение с предложением выбрать необходимые элементы.

Вычислить

Запуск вычисления, например, после изменения параметров. Результаты операции расчета не сохраняются в базе данных, но отображение на чертеже обновляется.

Область "Параметры сохранения"

Сохранение результатов расчета.

Сохранить

Сохранение результатов в базе данных. Если существует несколько результатов расчета, можно сохранить один из этих результатов.

Сохранить размер элементов

Автоматическое сохранение размеров для рассчитываемых элементов. Эта функция доступна для ортогонального вычисления и пересечения дуг. Для определения классов элементов размера используются параметры COGO и нанесения размеров.

Этот параметр доступен только в следующих случаях:

• Отраслевая модель содержит расширение размера.
• Параметры COGO и нанесения размеров установлены и сохранены.

Сброс

Сброс всех введенных значений и создание нового расчета.

Закрыть

Закрытие диалогового окна и выход из расчета.

Строка статуса

Отображение информации о расчете, например о количестве пересечений или касательных.
