Функция "Направление прямого угла" используется для построения определений линий для зданий при условии, что определены по крайней мере две координаты (существующих точек), а между известными точками измерен правильный угол (размер контура).

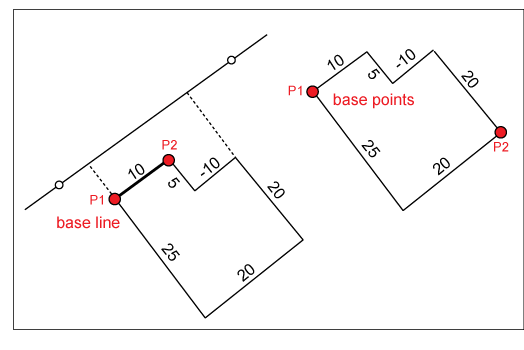

Отрезок можно создать в двух режимах конструирования:
- режим точек: с двумя произвольными угловыми точками, которые соединены измеренными сечениями;
- режим базовой линии: начиная с двух точек, определяющих базовую линию для остальных сечений.
Режим конструирования можно задать в диалоговом окне "Параметры приложения". По умолчанию используется режим точек.
направление прямого угла: конструирование линейного элемента по измеренным расстояниям на основе угловых точек.
В зависимости от текущего режима возможны различные рабочие процессы. Текущий режим можно определить по виду запрашиваемых входных данных.
Если активен режим базовой линии (по умолчанию), предлагается выбрать две точки, определяющие базовую линию. Затем открывается диалоговое окно, в котором можно продолжить добавление измеренных сечений.
Если активен режим точек, выводится запрос на выбор базовой точки. Затем открывается диалоговое окно, в котором можно продолжить работу с точкой либо с измеренным сечением.
