Можно добавлять или удалять вершины линий, сохраненных в отраслевой модели .
Эти функции можно выполнить в командной строке AutoCAD.

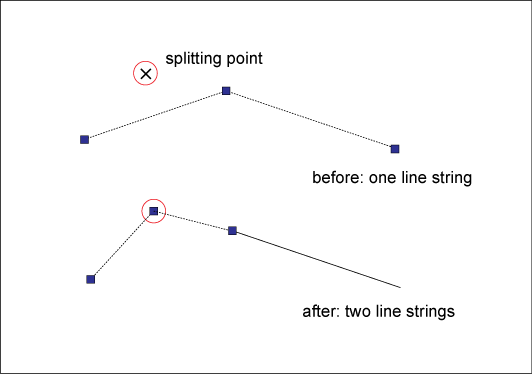

Пример обработки линий: при разделении линий создается два элемента линии.

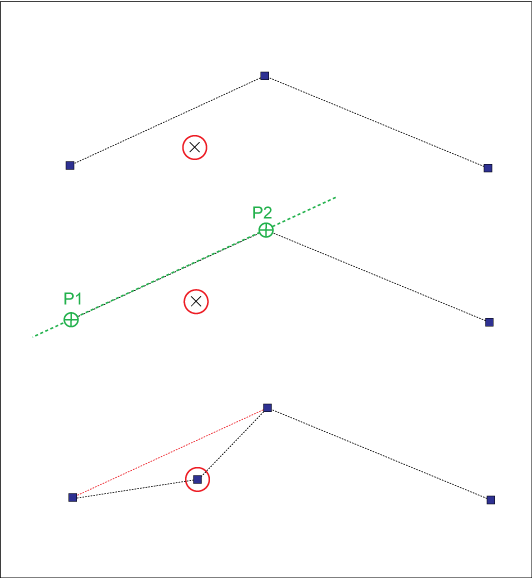

Пример обработки линий: при добавлении вершины выполняется вставка новой вершины. Линии переходят в точку.
|
Значок |
Описание |
 |
Функция Разделить используется для добавления вершины и разделения существующей линии на два элемента линии, оба из которых наследуют данные атрибутов существующего элемента. Можно выбрать существующую точку или выполнить оцифровку любой точки на чертеже. |
 |
Функция Добавить вершину используется для добавления вершины к элементу линии. В противоположность к функции разделения результатом использования этой функции будет являться один линейный элемент с новой вершиной. Можно выбрать существующую точку или выполнить оцифровку любой точки на чертеже. |
 |
Функция Удалить вершину используется для удаления вершины. |
