Подключите файлы данных для границ города и дорог.
Прим.: В этом упражнении используется карта, созданная в предыдущем упражнении.
- Откройте созданную ранее карту в инструментарий AutoCAD Map 3D, если она еще не открыта.
- Добавьте на карту данные о границах города.
- Перейдите на вкладку "Диспетчер отображения" на панели задач.
- Выберите "Данные", а затем "Подключиться к данным".

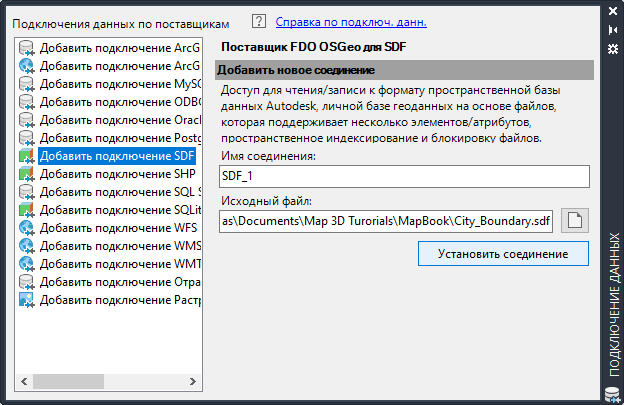

- В окне "Подключение данных" в списке "Подключения данных по поставщикам" (слева) выберите "Добавить подключение SDF".
- В поле «Исходный файл» (справа) нажмите кнопку обзора и перейдите к файлу-образцу с именем City_Boundary.sdf. Нажмите кнопку "Подключить".
- В области "Схема" выберите "Добавить на карту".
- Добавьте на карту данные дорог.
- В окне "Подключение данных" в списке "Подключения данных по поставщикам" (слева) выберите "Добавить подключение SHP".
- В поле «Исходный файл» (справа) нажмите кнопку обзора и перейдите к файлу-образцу с именем Roads.shp. Нажмите кнопку "Подключить".
- Нажмите кнопку "Добавить на карту".
- Закройте окно Подключение данных.
- Сохраните карту под именем MyMap.dwg.
Этап работы
Создана карта и подключены источники элементов для границ и дорог города Реддинга, штат Калифорния.
Для продолжения работы с этим учебным пособием перейдите к разделу Урок 2. Адаптация шаблона альбома карт.
