Упражнение 2. Подключение файла чертежа

С помощью вкладки "Диспетчер отображения" можно подключить к карте файл чертежа AutoCAD.

Прим.: В этом упражнении используется карта build_map1.dwg, которая была создана в предыдущем упражнении.

Подключение файла чертежа AutoCAD

1. Если вы этого еще не сделали, скопируйте файлы примеров на локальный диск.

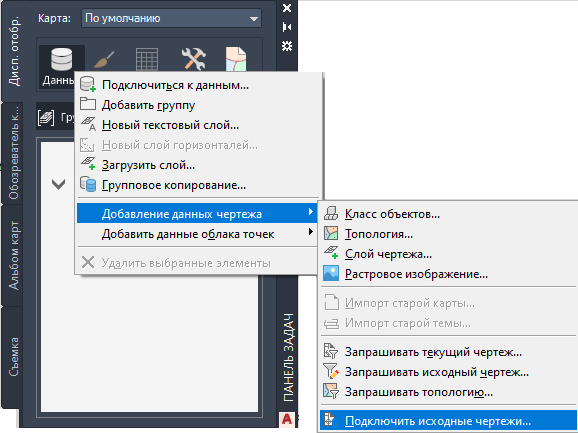

2. Для файла build_map1.dwg выберите в Диспетчере отображения Данные > Добавление данных чертежа > Подключить исходные чертежи.

3. В диалоговом окне Определить/изменить набор чертежей выберите Подключить.
4. Перейдите к папке, в которую были скопированы файлы образца, и выберите Counties.dwg.
5. Выберите Добавить и нажмите кнопку OK.
6. В диалоговом окне Определить/изменить набор чертежей нажмитеОК для подключения файла чертежа к карте.

   При подключении чертежа он не отображается в списке Диспетчера отображения и не появляется на карте. Однако он отображается в списке в обозревателе карт на панели задач в разделе "Текущий чертеж".

   С помощью запроса добавляйте объекты чертежа на карту, как объясняется в следующем упражнении.

7. Сохраните файл. Выберите команды Сохранить какЧертеж AutoCAD.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Запрос данных из чертежа.
