Стиль облаков точек может быть основан на цветах сканирования, цвете объекта, нормали, классификации, отметке и интенсивности.
Выбор стилизации цвета
- В Диспетчере отображения щелкните правой кнопкой мыши слой облака точек, который требуется стилизовать, а затем выберите один из следующих вариантов стилизации:
- Цвета сканирования. Этот параметр позволяет отображать точки с реальными цветами, изначально полученными сканером в процессе сканирования.
- Цвет объекта. Данный стиль присваивает значение свойства «Цвет» объекта облака точек всем точкам в данном облаке.
- Нормаль. Присвоение точкам цвета в соответствии с направлением нормалей точек.
- Отметка. Данный параметр стилизации позволяет присвоить точкам цвета на основе их значений по оси Z.
- Интенсивность. Данный параметр стилизации присваивает точкам цвета в соответствии со значением возвратной интенсивности лазерного импульса для этих точек.
- Классификация. Точкам присваиваются цвета в зависимости от их классификации.
Прим.: При использовании параметров «Интенсивность», «Отметка» и «Классификация» стилизация выполняется на основе цветовых схем, назначенных в диалоговом окне Цветовая легенда облака точек. Если требуемые данные в облаке точек отсутствуют, соответствующий параметр будет отмечен как неактивный в раскрывающемся списке стилизации.
Назначение цветовой схемы
Назначение цветов при стилизации по параметрам «Интенсивность», «Уровень» и «Классификация» выполняется на основе назначенной пользователем цветовой схемы. Каждому типу стилизации можно назначить отдельную цветовую схему.
- В Диспетчере отображения щелкните правой кнопкой мыши слой облака точек, к которому требуется применить стиль, и выберите пункт «Задать стиль». В диалоговом окне «Цветовая легенда облака точек» перейдите на вкладку «Интенсивность», «Отметка» или «Классификация» и выберите цветовую схему из раскрывающегося списка.
Адаптация цветовой схемы
При стилизации по интенсивности и по отметке можно изменить цветовой диапазон и формулу градиента для цветовой схемы, а также скорректировать минимальный и максимальный диапазон значений, к которому применяется формула градиента. Для стилизации по классификации можно назначать цвета отображения для каждой категории классификации.

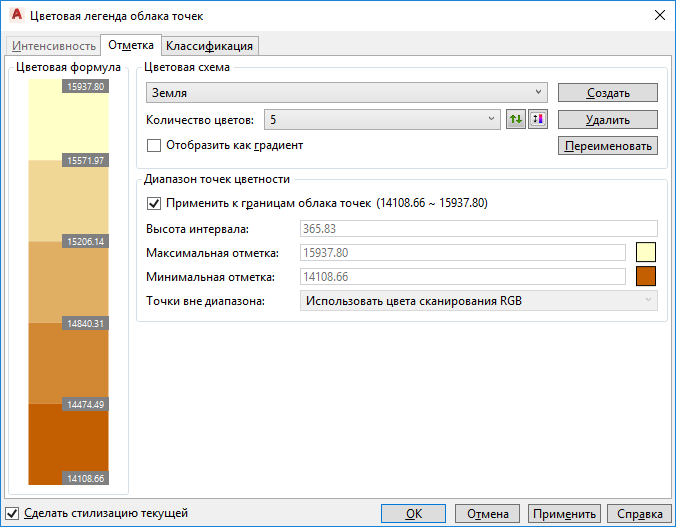

Адаптация цветовой схемы для стилизации по интенсивности и отметке
- В Диспетчере отображения щелкните правой кнопкой мыши слой облака точек, к которому требуется применить стиль, и выберите пункт Задать стиль.
- В диалоговом окне Цветовая легенда облака точек перейдите на вкладку Интенсивность или Отметка.

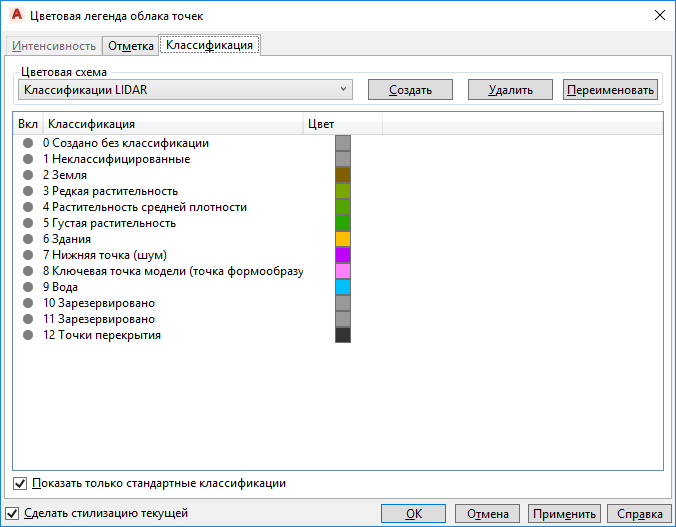

Адаптация цветовой схемы для стилизации по классификации
- В Диспетчере отображения щелкните правой кнопкой мыши слой облака точек, к которому требуется применить стиль, и выберите пункт Задать стиль.
- В диалоговом окне «Цветовая легенда облака точек» нажмите кнопку Классификация.
- Чтобы включить или выключить отображение точек облака точек для каждой классификации, щелкните значок включения/выключения.
- Чтобы изменить цвет, назначенный классификации, выберите соответствующий квадрат цвета и укажите новый цвет.
