Геометрия сопоставления класса

После того как вы добавили класс во вкладку "Сопоставление класса", его также нужно добавить в список классов во вкладке "Геометрия", чтобы преобразование прошло успешно.

Можно указать форму 3D для использования и сопоставить параметрические размеры, чтобы точно выполнить чертеж. Другими словами, вы описываете, как каждый класс должен выглядеть в модели.

Прим.: У некоторых классов, таких как болты, в модели нет графики и, следовательно, нет информации о сопоставленной геометрии. Для целей преобразования такие классы всё равно должны быть перечислены во вкладке "Сопоставление геометрии".

Формы Plant 3D имеют заданные порты соединения. Они также имеют имена, которые помогают идентифицировать тип конца; эти имена добавляются к имени сценария. Формы, имена которых не имеют расширения со знаком подчеркивания, свариваются встык/скашиваются и часто тоже имеют фланцы. Имена форм с окончанием _OF означают, что порт имеет нарезной охватывающий конец или сварной конец с охватываемой муфтой. Имена форм с окончанием _OM означают, что порт имеет нарезной охватываемый конец или сварной конец с охватывающей муфтой.

Ниже приводятся примеры наиболее часто используемых графических сценариев.

Пример имени сценария	Примеры описаний	Пример изображения
CPB (имена без расширения со знаком подчеркивания)	Скошенные, сваренные встык и зафланцованные типы концов
CPB_OFOF	Сварное соединение с охватываемой муфтой или нарезной тип конца на каждом порту (_OFOFOFOF означает 4-ходовой клапан со сварным соединением с охватываемой муфтой или нарезными типом конца на каждом порту)
CPB_OMOF	Сварное соединение с охватываемой муфтой или нарезной тип конца на одном порту и сварное соединение с охватывающей муфтой или нарезной тип конца на другом порту
CPB_OMOM	Сварное соединение с охватывающей муфтой или нарезной тип конца на каждом порту	Аналогично CPB_OMOF в предыдущем примере, но с охватывающими муфтами на каждом порту
CPJRCL	Концентрический редукционный компонент
CPJREL	Эксцентрический (смещение или сдвиг центральной линии) редукционный компонент

Каждый сценарий имеет связанные свойства, которые указывают, как должны быть нарисованы типы концов. Свойства AutoPLANT или CADWorx сопоставляются с версиями AutoCAD Plant 3D toolset. Во многих случаях может потребоваться, чтобы класс имел разные формы в зависимости от контекста. Например, может потребоваться, чтобы AT_TEE (AutoPLANT) или Tee (CADWorx) в разных местах имел сварной тройник, сварной тройник с муфтой или фланцевый тройник. Можно указать, что имя или имена свойств должны соответствовать используемой графической форме в качестве критериев.

Прим.: В следующих примерах используются данные AutoPLANT, но они применимы и к данным CADWorx.

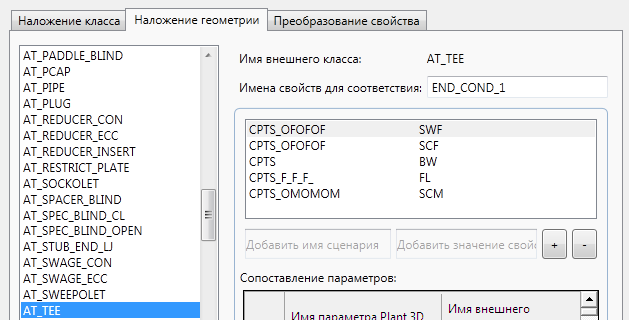

Например, для AT_TEE можно указать внешнее свойство END_COND_1 в качестве соответствующего критерия для различения, если необходимо использовать разные формы. Ниже приводится пример, в котором указывается, что CPTS_OFOFOF используется, когда END_CONDITION_1 — это SWF или SCF, а CPTS используется, когда END_CONDITION_1 — это BW и т. д.

Для каждого сопоставления геометрии также имеется соответствующий набор параметров, которые могу различаться в зависимости от формы. На следующем рисунке показан нарезной охватывающий тройник Plant 3D в редакторе каталогов (вкладка "Размер") с его параметрами.

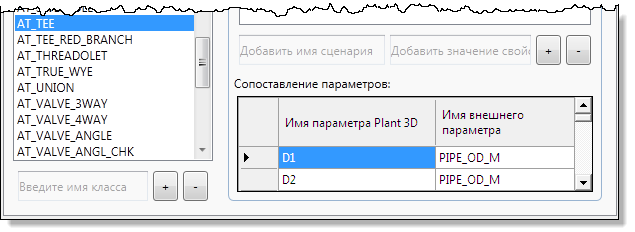

Можно ввести эти параметры в таблицу сопоставления в столбце "Имя параметра Plant 3D" и сопоставить их с соответствующими именем свойства (или значения) AutoPLANT.
