Список линий P&ID

Используется для вставки 3D эквивалента объекта P&ID в модель Plant 3D.

 Лента: Последовательно выберите вкладки «Главная — Трубопроводы» панель «Вставка элементов» команда «Список линий P&ID»
 Ввод команды:  plantpidlinelist

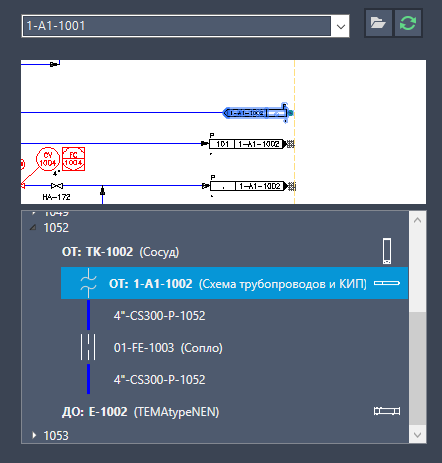

Элементы управления перечня линий

Размещение 3D-эквивалентов линий P&ID и встраиваемых компонентов в 3D-модели.

Раскрывающийся список
Используется для отображения имени текущего чертежа P&ID. По умолчанию отображается последний открытый чертеж.
Место
Позволяет поместить выбранную линию или компонент в 3D модель.

Панель «Перечень линий»

Отображение линий и встраиваемых компонентов, которые можно разместить в 3D-модели.

Панель инструментов «Перечень линий»
Предоставление кнопок для открытия чертежей и обновления их статусов.
  •  Открыть. Открытие выбранного чертежа P&ID.
  •  Обновить. Обновление списка линий и компонентов линий в выбранном чертеже P&ID.
Просмотр схемы трубопроводов и КИП
Предварительный просмотр выбранного чертежа P&ID из раскрывающегося списка.
Чтобы изменить цвет области предварительного просмотра, щелкните ее правой кнопкой мыши и выберите «Инвертировать цвет фона».
Область структуры
Каждый узел в дереве представляет группу линий в чертеже P&ID. Встраиваемые компоненты, ответвления, межстраничные соединения, начальное/конечное оборудование и штуцера, связанные с каждой группой линий, упорядочиваются в соответствии с направлением потока в трубопроводе.

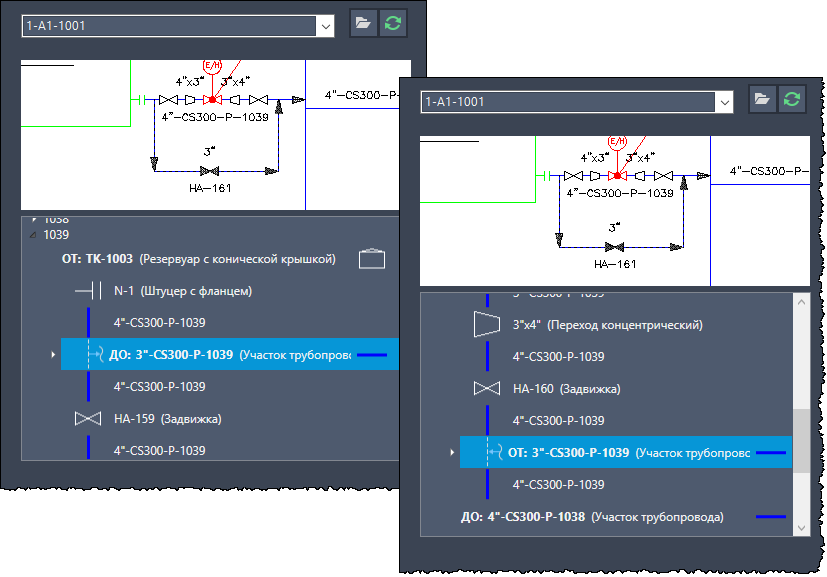

  • Ответвление. Каждое ответвление сегмента линии отображается в дереве с четко определенным направлением потока.
    • Ответвление обозначается значком и префиксом, указывающим, является ли оно выходным или входным патрубком .
    • Развернув ответвление, вы можете просмотреть сегменты линии, встраиваемые компоненты и начальную/конечную точки ответвления.
  • Межстраничные соединения. Обозначаются значком и префиксом, указывающим направление потока, выходной или входной патрубок.
    • Для групп линий, которые соединены межстраничными соединениями в рамках нескольких чертежей P&ID, в дереве отображаются начальные и конечные компоненты из другого чертежа P&ID.
    • Для просмотра соединенного сегмента линии дважды нажмите межстраничное соединение.
  • Контекстное меню. В каждом узле дерева есть контекстное меню с различными функциями.
    • Разместить компонент в текущем файле DWG. Размещение выбранного компонента в текущем чертеже.
    • Найти в просмотре схемы трубопроводов и КИП. Поиск и выделение выбранного компонента в окне просмотра схемы трубопроводов и КИП.
    • Развернуть/свернуть. Для узлов ответвлений этот параметр позволяет развернуть или свернуть ответвление.
    • Показать сведения о соединенных линиях схемы трубопроводов и КИП в списке линий. Для межстраничных соединений этот параметр позволяет просматривать сведения о схеме трубопроводов и КИП непосредственно в списке линий P&ID.
Увеличить до масштаба элемента
Если установить этот флажок, то при выборе элемента в дереве соответствующий объект будет отображаться с максимально большим масштабом в центре области рисования.
