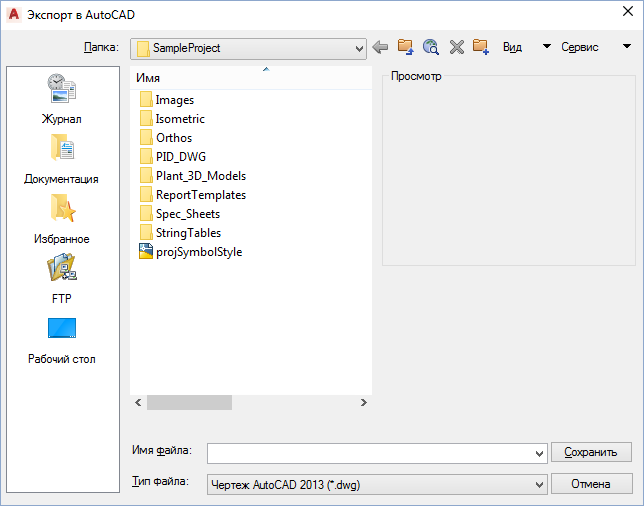

Диалоговое окно "Экспорт в AutoCAD"

Используется для экспорта чертежа P&ID в файл чертежа формата AutoCAD.

 Контекстное меню: Диспетчер проектов щелчок правой кнопкой мыши чертеж команда "Экспорт в AutoCAD"

 Ввод команды: exporttoautocad

Папка

Указывает, должен ли сохраняться экспортированный чертеж.

Имя файла

Указывается имя нового файла чертежа.

Тип файла

Задает формат файла, в который экспортируется чертеж. Возможные варианты:

Исходный формат чертежа AutoCAD (*.dwg)

Для просмотра и редактирования экспортированного чертежа используется программа AutoCAD 2018 либо AutoCAD LT 2018 или более поздней версии.

Чертеж AutoCAD 2013 (*.dwg)

Для просмотра и редактирования экспортированного чертежа используется AutoCAD 2013 либо AutoCAD LT 2013 или более поздней версии.

Чертеж AutoCAD 2010/AutoCAD LT 2010 (*.dwg)

Для просмотра и редактирования экспортированного чертежа используется AutoCAD 2010 либо AutoCAD LT 2010 или более поздней версии.

Чертеж AutoCAD 2007/AutoCAD LT 2007 (*.dwg)

Для просмотра и редактирования экспортированного чертежа используется программа AutoCAD 2007 или AutoCAD LT 2007 или более поздняя версия этой программы.

Сохранить

Применяется для сохранения имени файла, папки и параметров выходного формата, которые используются в процессе экспорта.
