Можно добавить дополнения для форм при создании или изменении оборудования в 3D-модели.
Тело фланца (только вверх).
Доступны следующие дополнения к оборудованию:
- Кольцо жесткости
- Плинтус
- Платформа
- Ушко
- Тело фланца
- Подпорка
- Опора
Доступность дополнений зависит от формы и типа оборудования. Например, платформу можно добавить для вертикального резервуара, но не для горизонтального.

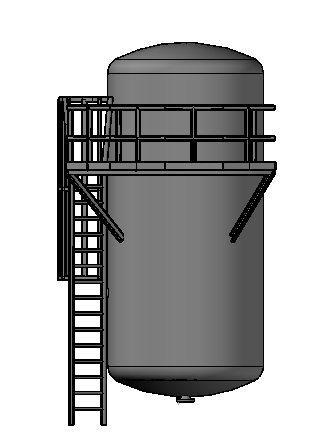

Добавление резервуара с платформой в цилиндрическую форму.
Дополнительная платформа может содержать ограждение и лестницу.
Дополнения для форм
В следующей таблице перечислены дополнения к оборудованию. Некоторые дополнения обеспечивают варианты, которые позволяют существенно изменить или дополнить геометрию.
| Дополнение | Изображение | Параметры | Примечания |
|---|---|---|---|
| Кольцо жесткости |
 |
||
| Плинтус |
|
 |
Simple С опорным кольцом С фасонкой С верхними пластинами С кольцом верхней пластины |
| Платформа |
 |
 |
Платформа может быть круглой или прямоугольной формы.
Можно добавить ограждение и лестницу. |
| Подпорка |
 |
Тип подпорки (указать конструкцию) |
|
| Ушко |
 |
 |
Simple С верхними пластинами С кольцом верхней пластины |
| Опора |
 |
Пара Левая Правая |
|
| Тело фланца |
|
|
Сопряжение Вверх (1 грань) Вниз (1 грань) |
