- При запросе plantpipeadd введите i (insert - вставить).

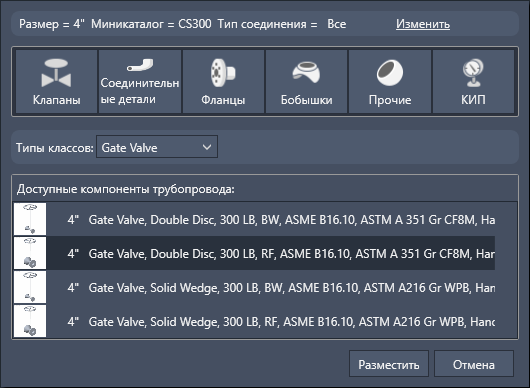

- В диалоговом окне "Размещение детали" щелкните значок "Категория клапанов".
- В списке «Типы классов» щелкните описание компонента (например, «Задвижка»).
- В разделе «Доступные компоненты трубопровода» щелкните компонент (например, «Задвижка, цельный клин, 300LB, RF»).
- Нажмите кнопку "Разместить".
- В командной строке введите сд (СоединительнаяДеталь-к-СоединительнойДетали).
- Щелчком задайте поворот компонента (например, 45) или нажмите клавишу ENTER, чтобы задать ноль.
- В командной строке введите в (Вставить).
- В списке «Типы классов» щелкните описание компонента (например, «Запорный вентиль»).
- В разделе «Доступные компоненты трубопровода» щелкните компонент (например, «Запорный вентиль, 300LB, RF»).
- Нажмите кнопку "Разместить".
- Щелчком задайте поворот компонента или нажмите клавишу ENTER, чтобы задать ноль.
- Повторите шаги 8–12 для дополнительных соединительных деталей (например, другого запорного вентиля).
