Межстраничные соединения

Межстраничные соединения поддерживают непрерывность линий, охватывающих чертежи.

Межстраничные соединения используются попарно: в исходном чертеже и в присоединяемом чертеже. Линия, покидающая чертеж, требует соединения Назначение. Та же линия во втором чертеже требует соединения От. Оба соединения обозначаются одинаково, и для обоих соединений используется один и тот же номер для обозначения непрерывности.

Можно легко определить, подключено ли соединение, отключено или подключено с несоответствующими свойствами. Рядом с соединением отображается соответствующий значок статуса:

Прим.: Значки статуса есть только у соединений, присоединенных к линии схемы.

Обратите внимание на следующее.

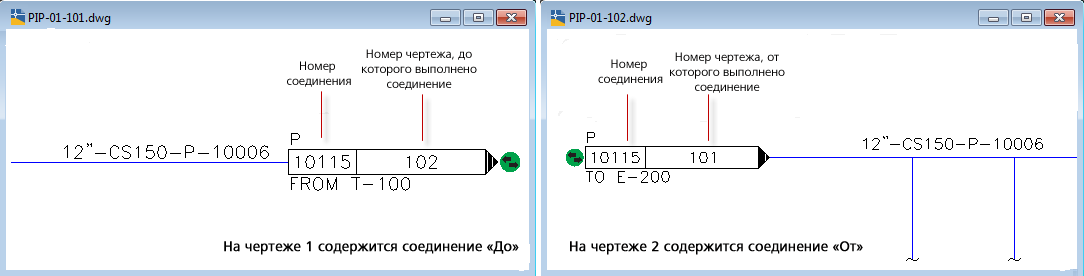

• Если щелкнуть соединение правой кнопкой мыши и выбрать "Свойства", можно задать параметр "Номер соединения" (например, 10115) и "Начало или назначение" (например, "ОТ T-100" и "ДО E-200").
• Номер чертежа, в отличие от номера соединения, является свойством чертежа. Если в Диспетчере проектов щелкнуть имя чертежа правой кнопкой мыши и выбрать "Свойства", можно задать параметр "Номер DWG". Соответствующие номера исходного и присоединяемого чертежей автоматически отображаются в соединении при его создании.
• Можно присоединить неназначенную линию межстраничного соединения к назначенной линии межстраничного соединения, но не наоборот.

Межстраничное соединение

Процесс создания межстраничных соединений стал проще и надежнее.

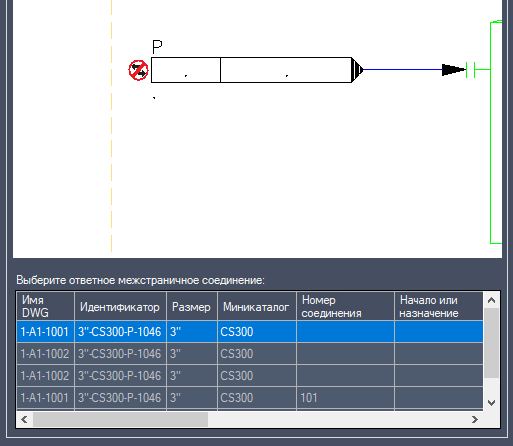

При подключении межстраничного соединения теперь отображаются только те линии, с которыми его можно соединить. Линии без открытого соединения или без назначенных идентификаторов теперь не отображаются.

Выполнить соединение с линией без идентификатора теперь нельзя. Это позволяет избежать случайного изменения идентификатора линии в другом чертеже.

Дополнительные сведения см. в разделе Диалоговое окно "Создание соединения".
