- В области структуры «Настройка проекта» разверните узел «Настройки DWG Plant 3D». Щелкните "Сопоставление объектов P&ID".
- В области «Сопоставление объектов P&ID» выполните следующие действия.
- В разделе «Классы P&ID» разверните дерево и выберите нужный объект P&ID (например, Задвижка).
- В разделе «Классы Plant 3D» в списке «Сопоставления классов Plant 3D» выберите текущее сопоставление (например, Клапан (Задвижка-На линии), Клапан угловой, Клапан трехходовой).
- Нажмите «Редактировать».
- В диалоговом окне «Выбор сопоставления класса Plant 3D» выполните следующие действия.
- В разделе «Классы Plant 3D» разверните структуру. Выберите класс (например, Клапан).
- Установите флажок «Сопоставить со всеми подтипами этого класса» или в разделе «Сопоставить с одним или несколькими конкретными подтипами этого класса» установите или снимите соответствующие флажки.
- Нажмите «ОК».

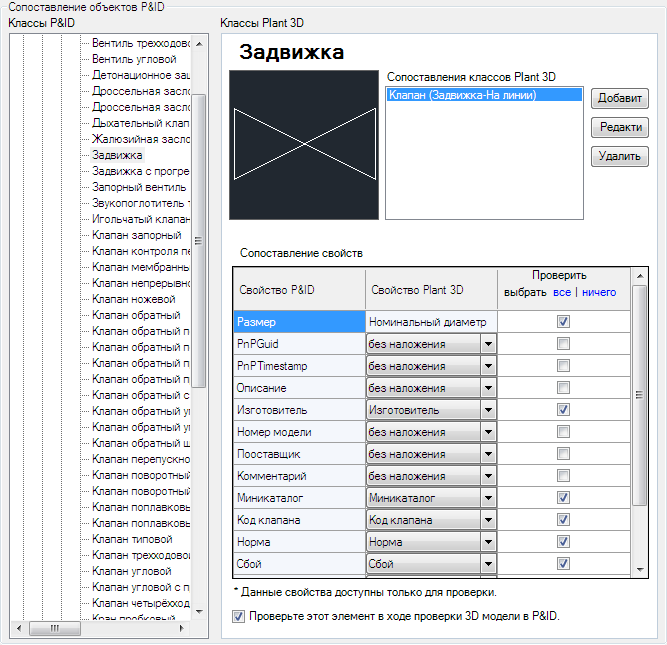

- В области "Сопоставление объектов P&ID" в разделе "Классы Plant 3D" в таблице "Сопоставление свойств" выполните следующие действия.

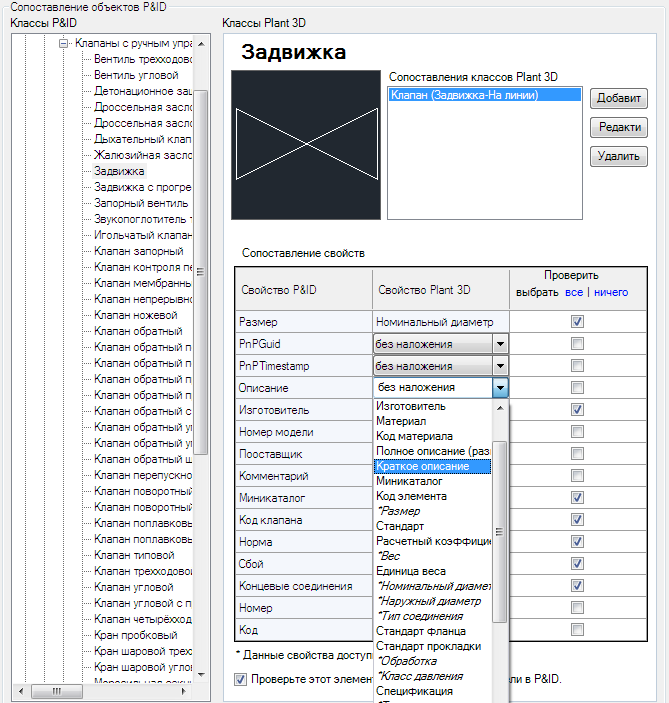

- В столбце "Свойство Plant 3D" выберите в раскрывающихся списках соответствующие значения для регулирования.
- Чтобы включить в процесс проверки проверку сопоставлений свойств для сопоставленного элемента, установите флажок "Проверьте этот элемент в ходе проверки 3D модели в P&ID".
Чтобы игнорировать в процессе проверки сопоставления свойств данного элемента, снимите этот флажок. Дополнительные сведения о сопоставлении и проверке см. в разделе "Подробные сведения о роли идентификаторов при проверке".
