Основная надпись и отображение двумерных чертежей

Указание шаблона двумерного чертежа.

Способ доступа

 Лента: Перейдите на вкладку "Главная" панель "Проект" "Диспетчер проектов" "Настройка проекта" узел "Настройка двумерного чертежа"

 Контекстное меню: Диспетчер проектов Щелкните правой кнопкой мыши значок проекта Выберите пункт "Свойства".

 Ввод команды:  projectsetup

Основная надпись и отображение

Просмотр блока заголовка

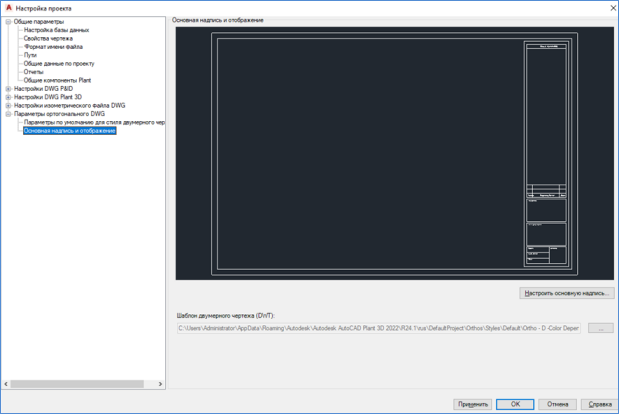

Отображение образца для предварительного просмотра основной надписи.

Настройка блока заголовка

Отображение контекстной вкладки ленты «Настройка основной надписи». При нажатии кнопки «Параметры "Орто"» отображается диалоговое окно «Параметры генерации ортогональных компонентов», где можно задать слой для ортогональных компонентов.

Шаблон двумерного чертежа (DWT)

Задает расположение каталога ортогональных шаблонов. Можно выбрать другую папку или шаблон.
