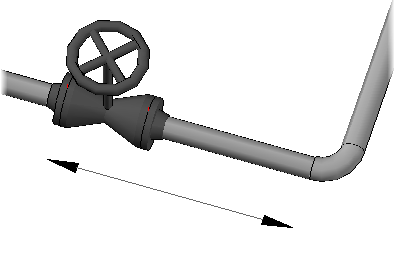

Размещение клапана на точном расстоянии от соединительной детали

Прим.: Эта процедура иллюстрирует использование объектной привязки для размещения компонентов. В большинстве случаев проще использовать динамические размеры.

1. В средстве просмотра миникаталогов в "Листе миникаталогов" щелкните клапан.
2. Щелкните "Вставить в модель".
3. Нажмите клавишу SHIFT и щелкните правой кнопкой мыши в области рисования. Выберите «От».

4. Нажмите клавишу SHIFT и щелкните правой кнопкой мыши в области рисования. Выберите "Узел".
5. Щелчком укажите точку на соединительной детали.

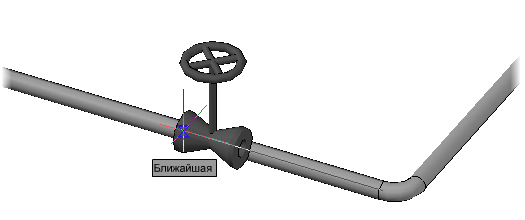

6. Нажмите клавишу SHIFT и щелкните правой кнопкой мыши в области рисования. Выберите "Ближайшая".
7. Наведите указатель мыши на заголовок, чтобы отобразить обозначение объектной привязки (без щелчка мыши).

8. Если необходимо выполнить вставку в середине клапана, введите тв (ТочкаВставки) два раза.
   Прим.: При отслеживании компонента трубопровода в командной строке отображаются порт прикрепления и параметры точки вставки.
9. Введите расстояние, на котором следует разместить клапан (например, 48).

   Если при использовании привязки объекта «Рядом» отображается сообщение «Режим Конточка не определен для заданной точки», можно увеличить размер апертуры или уменьшить масштаб. Для правильной привязки обозначение объектной привязки «Ближайшая» должно отображаться при нахождении указателя мыши непосредственно над осевой линией трубы.


10. Нажмите клавишу ENTER для завершения добавления клапанов.
