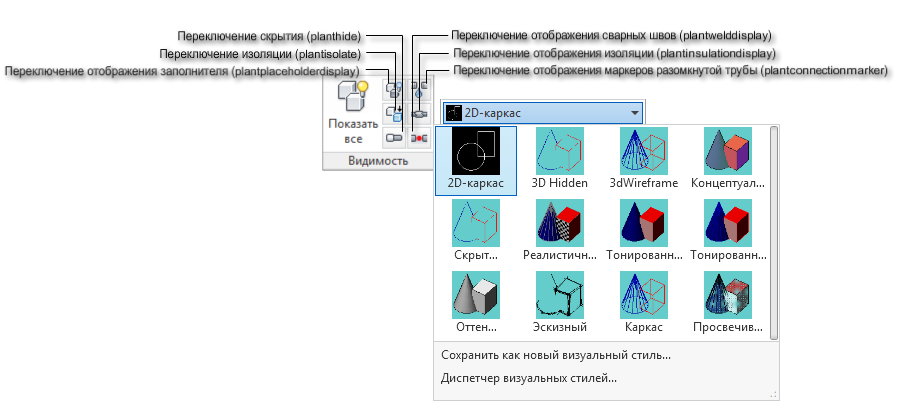

на ленте. Можно изменить стиль отображения, чтобы показать модель более или менее реалистично в зависимости от требований к производительности. Также можно отображать или скрывать отдельные объекты Plant 3D.
Чтобы повысить производительность, можно включать маркеры разомкнутой трубы, только когда они нужны, чаще использовать режим 2D-каркаса, разбивать большие чертежи на меньшие по размеру и использовать внешние ссылки.
Выбор оптимального визуального стиля
Уменьшение детализации 3D-отображения позволяет повысить производительность. Можно экспериментировать с различными параметрами отображения, чтобы найти оптимальный баланс между реалистичностью и производительностью.

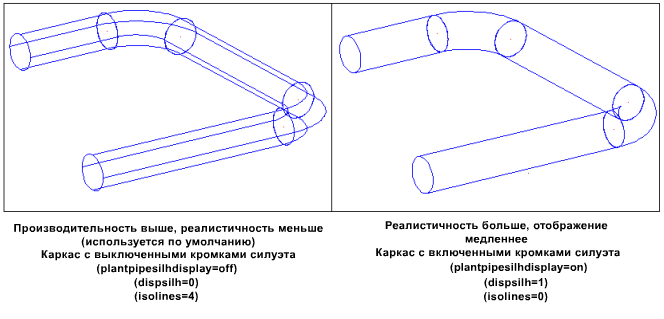

При использовании стиля "Каркас" можно выбрать 2D или 3D. Первый вариант обеспечивает максимальное быстродействие, особенно при работе с большими моделями. При выборе 2D-каркаса объекты не сильно отличаются от объектов в режиме 3D-каркаса.
При использовании каркасного визуального стиля устанавливаются настройки отображения, характерные для этого стиля и отличные от параметров реалистичного визуального стиля.
Обеспечение максимальной производительности Plant 3D
| Системная переменная | Значение для оптимальной производительности | Описание |
|---|---|---|
| plantconnectionmarker | Откл | Используется для скрытия маркеров разъединения |
| plantdynamictoolpalette | Откл | Отключение миникаталога динамических труб |
| plantinsulationdisplay | Откл | Скрытие изоляции для трубопроводов |
| plantinsulationmode | Частичный | Скрытие изоляции для клапанов и соединительных элементов |
| plantlockfadectl | Откл | Отключение затененной поверхности заблокированных компонентов трубопровода |
| plantpipesilhdisplay | Откл | Отключение силуэтов труб |
| plantplaceholderdisplay | Откл | Отключение маркеров (желтых!) для деталей-заменителей |
| plantpropmismatchdisplay | Откл | Маркеры несоответствия свойств скрыты |
| plantsavedetail | Откл | Уменьшение размера файла чертежа |
| plantwelddisplay | Откл | Скрытие маркеров соединения |
| plantsteelsetrep | Отрезок | Отображение структуры с помощью линейной модели |
Можно также настроить следующие переменные AutoCAD.
| Системная переменная | Значение для оптимальной производительности | Описание |
|---|---|---|
| dispsilh | Откл | Скрытие кромок силуэта |
| isolines | 4 | Отображение количества линий контура для изображения поверхностей объектов |
| pickfirst | Откл | Выбор объектов после, а не до выполнения команды |
| настрвид | 1 | Задание гладкости криволинейных объектов в 2D-виде |
| теквизстиль | 2Dwireframe | Задание самого быстрого режима отображения |
| vtenable | 0 | Отключение плавной смены вида |
