Вопросы и ответы: каковы различия между группами линий, сегментами линий и связанными сегментами линий?

Линии схемы представлены в программе двумя способами: в виде групп линий, которые являются концептуальными представлениями (или типами) линий (например, линий сточных вод или труб с горячей водой), и в виде сегментов линий, которые являются фактическими приобретаемыми трубами.

Сегмент линии можно связать с другим сегментом линии. Когда линия связана, для нее предполагаются данные идентификатора линии, к которой она привязана. Если связать линию, принадлежащую одной группе, с линией из другой группы, эта линия покинет исходную группу и присоединится к новой.

Прим.: Связывать линии можно только в пределах чертежа. Для связывания линий между чертежами используется межстраничное соединение.

Каждый раз при добавлении линии в чертеж будет предложено продолжить группу линий, начать новую группу линий или связать линию с другим сегментом линии.

На следующей схеме объясняются важные различия между тремя вариантами выбора.

Подсказка	Операция	Результат и идентификатор	Диспетчер данных
Продолжить группирование линий схемы	Будет предложено выбрать существующую группу линий, в которую будет добавлен новый сегмент линии	Для нового сегмента линии предполагается идентификатор выбранной группы линий	Группа линий трубопровода не изменяется Создается новая строка для нового сегмента линии трубопровода
Создать группу линий схемы	Новый сегмент линии становится частью только что созданной группы	Создается новая группа с пустым идентификатором нового сегмента линии	Создается новая строка для новой группы линий трубопровода Создается новая строка для нового сегмента линии трубопровода
Связать сегмент линии схемы	Будет предложено выбрать существующий сегмент линии, с которым будет связан новый сегмент линии	Новый сегмент линии: предполагает идентификатор выбранного сегмента линии добавляется в группу выбранного сегмента предполагает идентификатор группы линий	Группа линий трубопровода не изменяется Новая строка не создается; новый сегмент представляется той же строкой, что и сегмент, с которым он связан

Сегменты, входящие в группу, наследуют свойства из этой группы. По умолчанию идентификатор сегмента линии трубопровода получает службу и номер линии из своей группы линий трубопровода. Уникальность сегментов и групп линий трубопровода контролируется идентификатором группы линий трубопровода.

Группы линий P&ID

Для задания неназначенной линии существующему номеру линии (значение идентификатора группы линий) можно использовать команду slregoup.

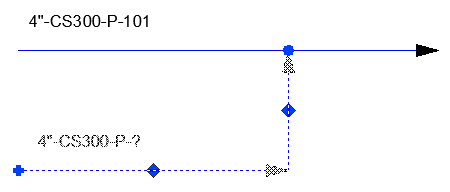

На изображении выше показана линия с номером 101 и выбрана неназначенная линия (?).

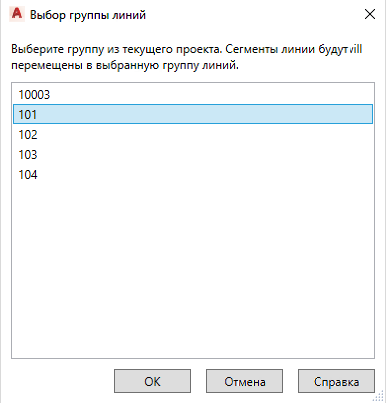

Задайте номер 101 для выбранной (неназначенной) линии в диалоговом окне "Выбор группы линий".

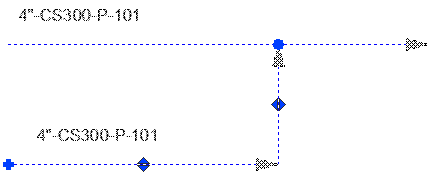

Номер неназначенной линии теперь относится к группе линий 101; при этом задается идентификатор сегмента линии.

С добавлением команды slregoup возможность указать существующий идентификатор группы линий была удалена из диалогового окна "Присвоить идентификатор". Это позволяет избежать случайного объединения (и изменения) существующих групп линий.

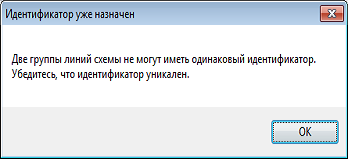

Прим.: При назначении одинаковых идентификаторов автоматическое добавление линий трубопровода к существующим группам не выполняется. Вместо этого открывается диалоговое окно "Идентификатор уже назначен", и назначение идентификатора отменяется. Кроме того, невозможно выполнить подсоединение к линии без идентификатора. Однако можно соединить такую линию с линией с идентификатором.

Подробные сведения см. в разделе Группировка линий P&ID (линий схемы).

Управление идентификаторами группы линий

Так как идентификатор является уникальным определением группы, одни и те же идентификаторы нельзя назначать разным группам. Это препятствует назначению сегменту линии номера существующей линии.

Если при выполнении операции, которую нельзя прервать, происходит назначение существующего идентификатора, то к нему временно добавляется вопросительный знак (?). Для устранения этой проблемы в дальнейшем можно использовать команду assigntag или Диспетчер данных.

Чтобы добавить линии к существующей линии, можно использовать команду slgroupedit. При использовании формата идентификатора по умолчанию всем линиям, добавленным в группу, назначается один и тот же номер линии.

Изменить формат идентификатора для группы линий трубопровода или для сегмента линии можно в окне "Настройка проекта".
