Средство просмотра мини-каталогов

При помощи средства просмотра мини-каталогов можно добавить в модель трубу или фитинг трубопровода.

Просмотр миникаталогов использует файлы миникаталогов для управления размером элементов, их выбором, а также приоритетами трассировки. Открыв файл мини-каталога, можно просмотреть листы мини-каталога, добавить элементы в 3D-модель и настроить инструментальные палитры.

Есть возможность просмотра всех деталей для определенного размера в выбранном мини-каталоге. Любые изменения в списках размеров и мини-каталогов обновляются в средстве просмотра мини-каталогов труб и на панели «Вставка элементов» на ленте.

Можно вставить нормированный или безразмерный элемент. В случае применения привязки объекта для присоединения к открытому патрубку будет использован размер этого патрубка. Можно настроить программу для обновления 3D-модели при внесении изменений в файл миникаталога.

Средство просмотра мини-каталогов труб позволяет настраивать столбцы и выполнять поиск неотображаемых свойств.

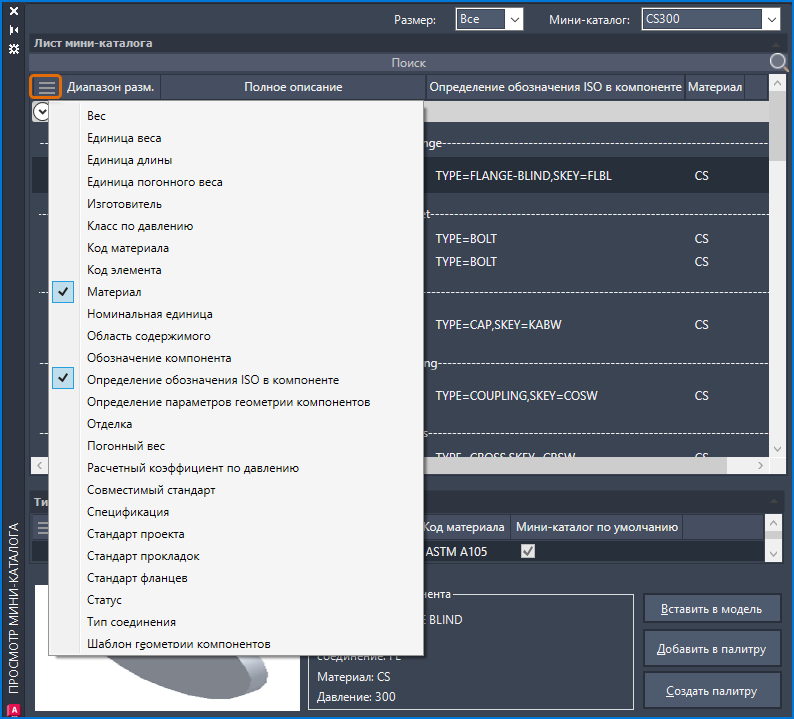

В верхнем левом углу листа мини-каталога и размера детали добавлена функция адаптации столбцов. При нажатии кнопки отобразится список свойств, в котором можно выбрать конкретные свойства для отображения в столбцах. Кроме того, можно вручную перетащить столбцы в нужное место.

Если пользовательские свойства из редактора мини-каталогов уже добавлены, они будут отображаться во всплывающем списке свойств. Пользовательские свойства семейства элементов отображаются во всплывающем списке свойств листа мини-каталога, а пользовательские свойства размера элементов отображаются в разделе «Размеры элементов».

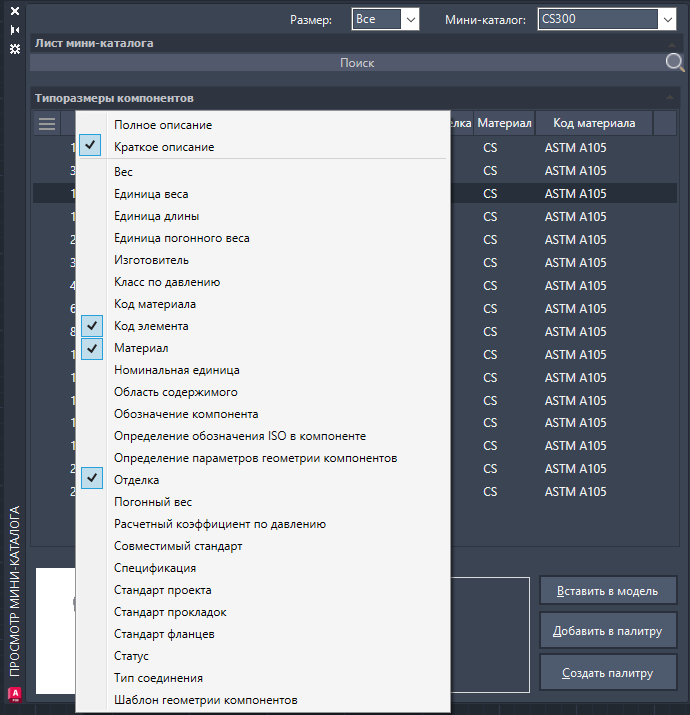

Можно выбрать отображение полного или краткого описания размеров элементов.

Прим.: Три предыдущих столбца размеров были объединены в столбец «Диапазон размеров».

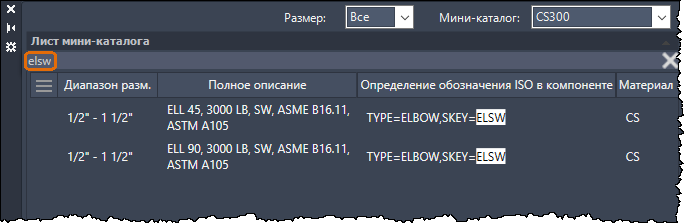

Вы можете выполнить поиск свойств, даже если они не отображаются в столбцах. При наведении указателя на результаты поиска отображается подсказка, указывающая, какое свойство содержит текст поиска. Например, если ввести elsw в поле поиска, в результатах поиска будут показаны все отводы со значением Skey=ELSW.
