- В чертеже щелкните трубу правой кнопкой мыши.
- В контекстном меню выберите команду "Добавить на трубу сварной шов".

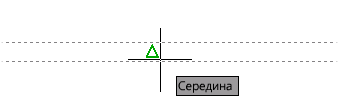

- Удерживая нажатой клавишу SHIFT, щелкните правой кнопкой мыши в области чертежа и выберите привязку объекта (например, "Середина").
- Укажите точку на трубе.

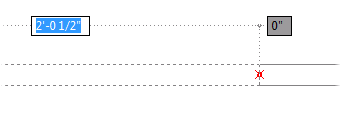

- Для размещения сварного шва на точном расстоянии от конца трубы, когда включены динамические размеры, выполните следующие действия.
- Если отслеживание ведется не от нужного конца трубы, введите b (базовый компонент) и выберите другой конец.
- Введите расстояние в окне отслеживания.
Если требуется изменить тип существующего сварного шва, можно использовать палитру свойств.
