- В дереве "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Щелкните "Основная надпись и отображение".
- На панели "Основная надпись и отображение" выберите стиль в раскрывающемся списке "Стиль ISO".
- В области "Просмотр основной надписи" щелкните "Настроить основную надпись".
- На панели "Темы" ленты выберите "Темы ISO"
.
- Откройте вкладку "Темы переопределения".

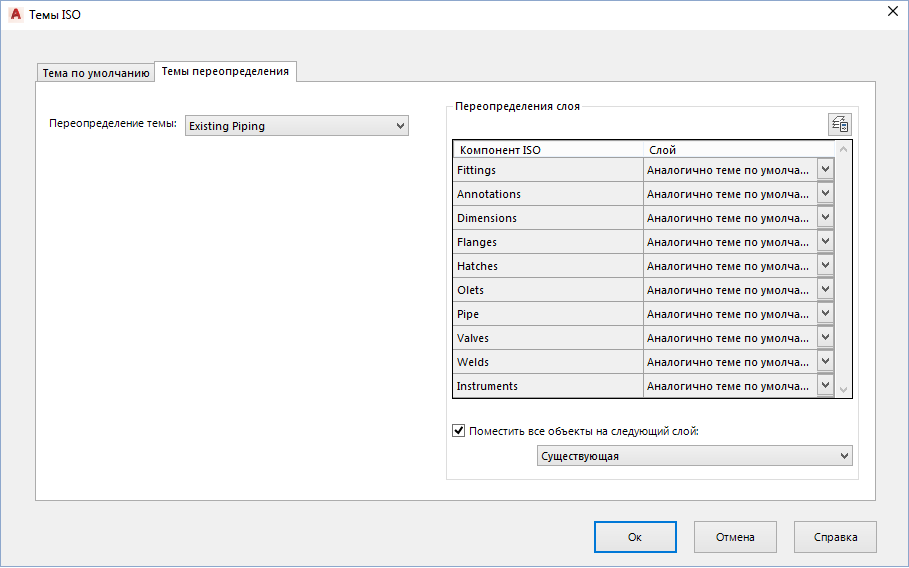

- В диалоговом окне "Темы ISO" на вкладке "Темы переопределения" выполните следующие действия.
- В раскрывающемся списке "Тема переопределения" выберите нужную тему. Щелкните "Вкл.", чтобы использовать выбранную тему.
- В разделе "Внешний вид" нажмите кнопку "Вкл." или "Откл." рядом с элементами "Аннотации", "Размеры" и "Отчеты в ведомости материалов". Введите значение в поле "Масштаб обозначений".
- В области "Переопределения слоя" выберите слой в раскрывающемся списке "Слой" для каждого компонента ISO.
- Установите или снимите флажок "Поместить все объекты на следующий слой" и выберите слой в раскрывающемся списке. Нажмите "ОК".
- Продолжайте вносить необходимые изменения в основную надпись, используя контекстные команды ленты.
- По завершении закройте панель ленты и нажмите кнопку "Вернуться к настройке проекта".
