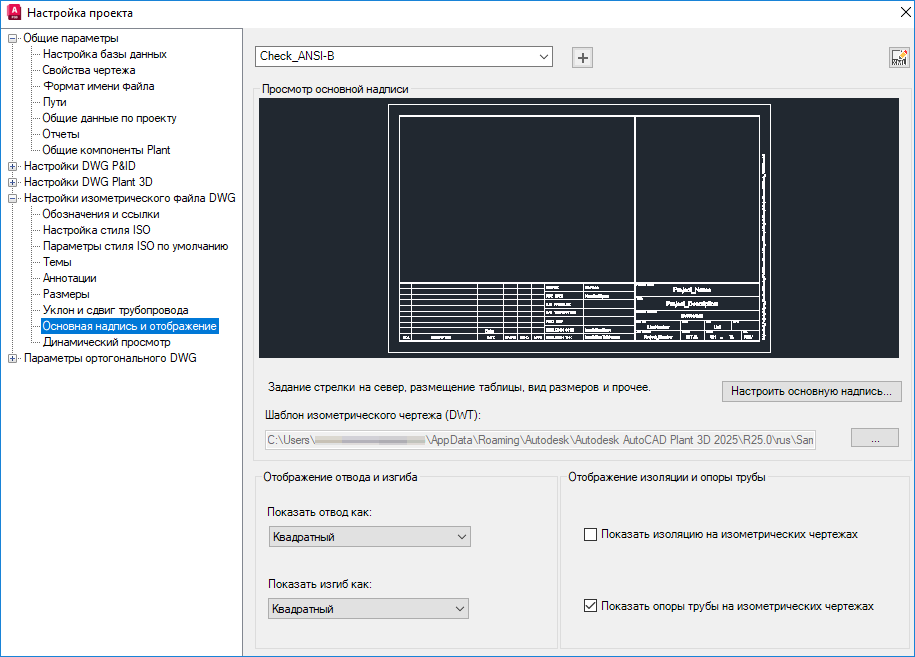

- В дереве "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Щелкните "Основная надпись и отображение".
- На панели "Основная надпись и отображение" выберите стиль в раскрывающемся списке "Стиль ISO".
- В области "Просмотр основной надписи" щелкните "Настроить основную надпись".
- На ленте выберите панель "Размещение и настройка таблицы" и щелкните "Настройка таблицы"
.
- В диалоговом окне "Настройка таблицы" на вкладке "Настройки" выполните следующие действия.
- В списке "Сортировка ведомости материалов" выберите порядок сортировки.
- Установите или снимите флажок "Создать отдельные разделы для производственных и монтажных элементов". Если флажок установлен, можно также выбрать порядок разделов в раскрывающемся списке.
- Установите или снимите флажок "Показывать отводы с нестандартным углом сгиба как отдельные элементы строки". Установив этот флажок, можно добавить префикс или суффикс для дальнейшей дифференциации отвода для стандартного отвода. Также можно предварительно просмотреть результат.
- Установите или снимите флажок "Использовать пользовательское описание". Установив флажок, нажмите кнопку [...], чтобы найти необходимый файл стиля полного описания AutoCAD Plant 3D toolset (LDS). Этот файл будет определять формат для всех описаний в ведомости материалов. Нажмите "ОК".
- Продолжайте вносить необходимые изменения в основную надпись, используя контекстные команды ленты.
- По завершении закройте панель ленты и нажмите кнопку "Вернуться к настройке проекта".
