- Выберите вкладку «Главная»
панель «Вставка элементов» «Просмотр миникаталогов».
- В разделе «Лист миникаталога» выберите щелчком отвод (например, «ОТВОД 90 LR»).
- В окне Просмотра миникаталогов щелкните "Вставить в модель".
- Нажмите клавишу SHIFT и щелкните правой кнопкой мыши в области рисования. Выберите "Узел".
- Если точка вставки расположена не на необходимом патрубке, нажмите клавишу CTRL.

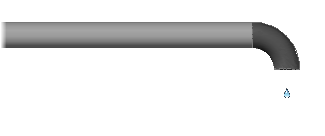

- В области чертежа щелчком укажите открытый порт на линии трубопровода.
- Щелчком задайте поворот отвода или нажмите клавишу ENTER, чтобы задать ноль.
- Нажмите клавишу ENTER для завершения добавления отводов.
