Для выполнения этих операций необходимо наличие установленного пакета компонентов, который содержит многоходовые управляющие клапаны и совместимые детали трубопроводов.
Размещение многоуровневого клапана
В отличие от других клапанов, многоуровневые клапаны ориентированы плоскопараллельно земле.
Если трубопровод для соединения отсутствует, выполните следующие действия.
- Начните размещение клапана.
- Нажмите клавишу CTRL, чтобы выбрать порт. Если возможно, выберите порт верхнего уровня.
- Укажите на чертеже точку вставки.

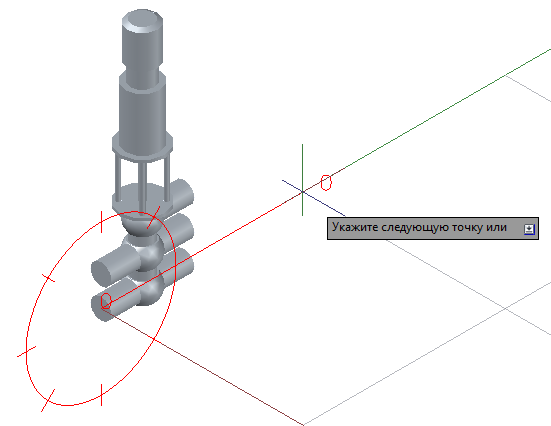

- Нажмите клавишу п, чтобы задать плоскость вращения.
- Щелкните мышью для поворота и размещения клапана.
Создание группы вплотную смонтированных клапанов
- Выберите и скопируйте клапан.
- Для задания начальной точки используйте привязку Узел, чтобы указать порт на одной стороне клапана.
- Для задания второй точки укажите порт на другой стороне клапана.
- Повторите процедуру, чтобы создать группу клапанов.
Задание ориентации порта в многоуровневом клапане
При размещении многоуровневых клапанов их можно ориентировать относительно верхней части корпуса.
Ориентация трехуровневого противосмесительного перепускного клапана по умолчанию
Если необходимо задать ориентацию нижних частей, выполните следующие действия.
-
Убедитесь, что на палитре свойств задано значение TYPE=VALVE-MULTIWAY.
Если это значение не задано, ориентировать уровни по отдельности невозможно.
- В области «Размеры» раздела «Геометрия детали» введите угол (например, для A2 укажите значение 270).

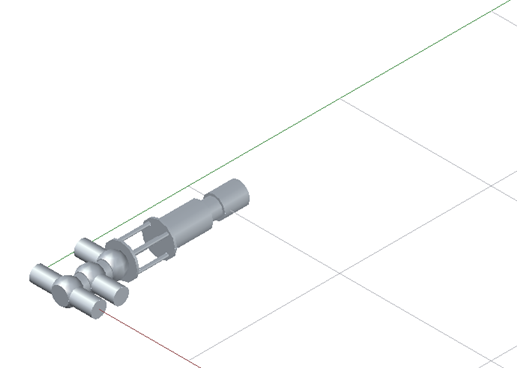

Для уровня 3 (A2) задано значение 270 градусов
Прим.: По возможности разместите клапан относительно порта в верхней части корпуса. Это позволяет избежать необходимости повторного ориентирования клапана после указания углов корпуса нижнего уровня на палитре свойств.
