Работа с приводами арматуры

Изменение привода арматуры

1. В области чертежа щелчком выберите клапан.
2. Щелкните в области чертежа правой кнопкой мыши. Выберите "Свойства".
3. В палитре "Свойства" щелкните "Plant 3D" "Свойства детали" "Привод арматуры".

4. В списке операторов щелкните привод арматуры (например, "Маховик").

Переопределение привода арматуры

1. В области чертежа щелчком выберите клапан.

2. Щелкните в области чертежа правой кнопкой мыши. Выберите "Свойства".
3. В палитре "Свойства" щелкните "Plant 3D" "Свойства детали" "Привод арматуры".

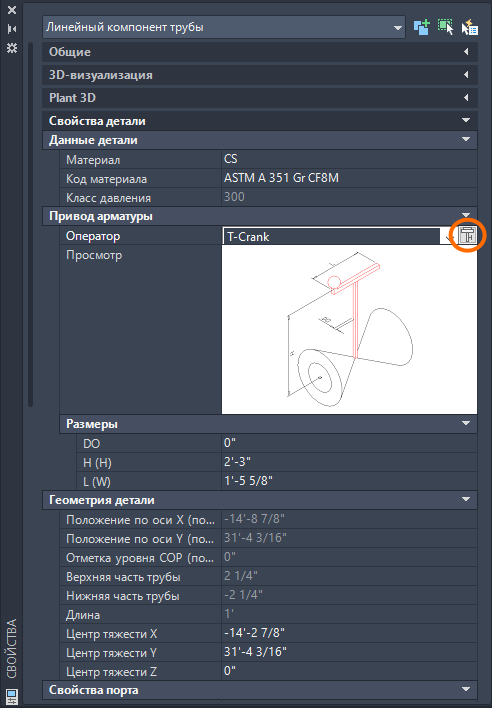

4. В окне "Оператор" нажмите кнопку переопределения привода арматуры.

   Прим.: Выберите изображение предварительного просмотра для его отображения в увеличенном масштабе.
5. В диалоговом окне "Переопределение привода арматуры" в списке "Выберите форму оператора" щелкните форму оператора (например, "Т-образная рукоятка").
