- При запросе plantpipeadd введите i (insert - вставить).

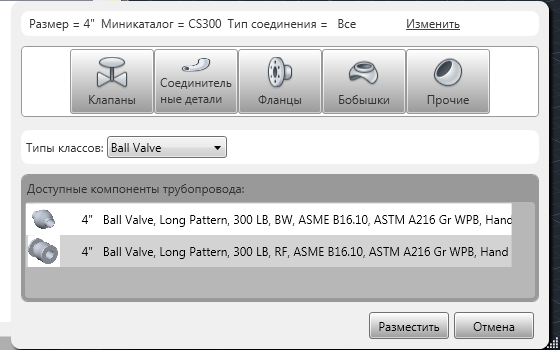

- В диалоговом окне "Размещение детали" щелкните значок категории.
- В списке «Типы классов» щелкните описание компонента (например, «Клапан поплавковый»).
- В разделе «Доступные компоненты трубопровода» щелкните компонент (например, «Клапан поплавковый, длинный шаблон, 300LB, RF»).
- Нажмите кнопку "Разместить".
- Если необходимо указать другой порт для соединения, введите о (Ориентация).
Можно продолжать вводить о для циклического переключения между всеми портами.
- Если необходимо указать центр клапана, введите тв (ТочкаВставки).
- Укажите точку для размещения клапана.

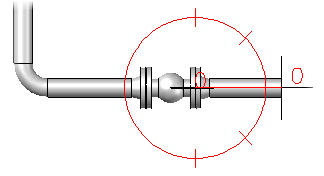

- Щелчком задайте поворот компонента или нажмите клавишу ENTER, чтобы задать ноль.
