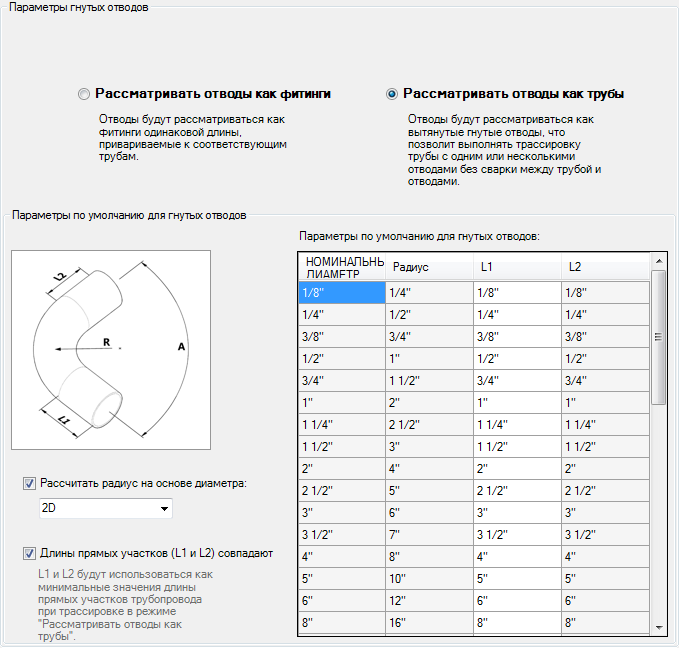

При трассировке создаются гнутые отводы или отдельные компоненты.
Рассматривать отводы как фитинги
Задание отдельных компонентов трубопровода и фитингов, которые соединены друг с другом (например, сварным швом или хомутом).
Рассматривать отводы как трубы
Изменение направления, если при трассировке создаются вытянутые гнутые отводы. Сварные швы при этом не создаются.
Рассчитать радиус на основе диаметра
Задание радиуса трассировки для поворотов. Например, 1,5Д соответствует радиусу, равному 6 дюймов для 4-дюймовой трубы.
Параметры по умолчанию для гнутых отводов
Задание длины прямого участка трубопровода, который продолжается до и после изгиба.
Длины прямых участков совпадают
Если этот параметр выбран, длины прямых участков до (L1) и после (L2) изгиба совпадают. Если флажок снят, длина каждого из участков L1 и L2 задается по отдельности.
