- В области структуры «Настройка проекта» разверните узел «Настройки изометрического файла DWG». Выберите «Основная надпись и отображение».
- На панели «Основная надпись и отображение» выберите стиль в раскрывающемся списке «Стиль ISO».
- В области «Просмотр основной надписи» выберите «Настроить основную надпись».
- На панели «Атрибуты» ленты щелкните «Атрибуты основной надписи».

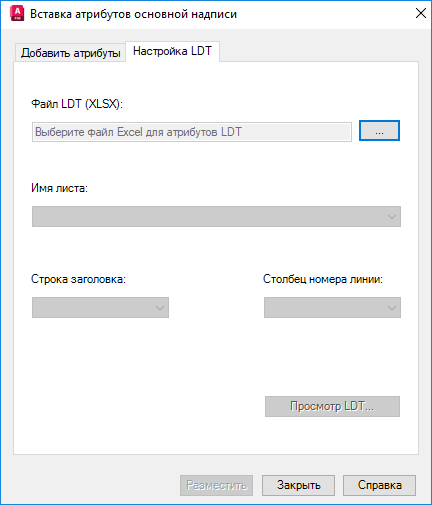

- В диалоговом окне «Вставка основной надписи» откройте вкладку «Настройка LDT» и выполните следующие действия.
- В поле «Файл LDT (XLSX)» нажмите кнопку [...] и перейдите к папке, где расположен файл LDT, который необходимо использовать. Выберите файл LDT и нажмите «Открыть». Информация из выбранной электронной таблицы отображается в полях "Имя листа", "Номер строки" и "Столбец номера линии".
- Щелкните "Просмотр LDT", чтобы отобразить таблицу обозначений линий для предварительного просмотра.
- В диалоговом окне "Вставка основной надписи" откройте вкладку "Добавить атрибуты" и выполните следующие действия.
- В раскрывающемся списке "Категория атрибута" выберите элемент "Атрибуты LDT".
- В разделе "Имена атрибутов" щелкните атрибут, который необходимо добавить в основную надпись.
- В разделе формата измените по необходимости поля "Стиль", "Выравнивание" и "Высота текста".
- Нажмите кнопку "Разместить".
- Щелкните в области чертежа, чтобы разместить атрибут.
- Продолжайте выбирать атрибуты, корректировать форматирование и размещать атрибуты в основной надписи.
- По завершении нажмите кнопку "Закрыть".
- По завершении на панели ленты выберите "Закрыть"
"Вернуться к настройке проекта".
