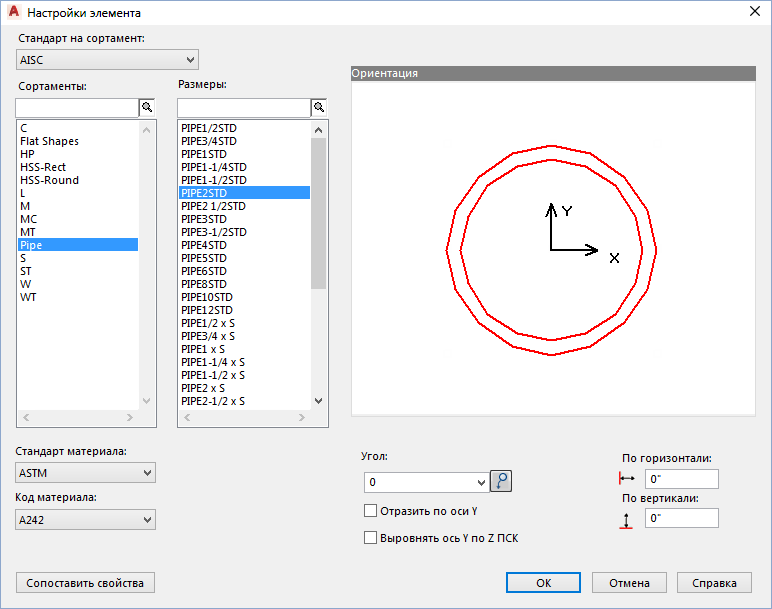

Используется для выбора профиля для конструкций.
Заголовок и ориентация при просмотре меняются, в зависимости от выбранной конструкции. Возможные варианты:
- Диалоговое окно "Выбор формы поручня"
- Диалоговое окно "Выбор формы предохранительной пластинки"
- Диалоговое окно "Выбор формы ограждения для отводов"
- Диалоговое окно "Выбор формы лестницы"
- Диалоговое окно "Выбор формы столба"
- Диалоговое окно "Выбор формы ступеней"
- Диалоговое окно "Выбор формы пролета"
- Стандарт формы
-
Задает стандартные значения для конструкции.
- Тип формы
-
Задает тип формы.
- Размер формы
-
Задает размер формы.
- Стандарт материала
-
Задает стандартные материалы для конструкции.
- Код материала
-
Задает код материала для конструкции.
- Угол
-
Задает значение угла. Нажмите кнопку
для увеличения текущего значения на 90 градусов. - Отразить по оси Y
-
Используется для изменения ориентации элемента на противоположную.
- Выровнять ось Y по Z ПСК
-
Используется для ориентации конструкции вдоль оси Y с осью Z в ПСК.
- Горизонтальность
-
Задает положение начала координат по горизонтали равным введенному значению.
- Вертикальность
-
Задает положение начала координат по вертикали равным введенному значению.
- Копирование свойств
-
Позволяет выбрать конструкцию в области рисования и заполнить поля значениями, идентичными значениям для выбранной конструкции.
- Ориентации
-
Используется для предварительного просмотра конструкции с примененными выбранными параметрами.
